Кабель в траншее


нормы и требования по ПЭУ и СНиП, технология, устройство постели, монтаж одного до 35 кв, двух или взаиморезервируемых проводов

Чтобы передать электрическую энергию от поставщика к потребителю, она должна пройти через специальную линию по кабелю.

Для защиты кабеля, сохранения от внешнего воздействия и вандализма, его укладывают в траншеи.

Ранее широко применялся метод укладки над землей, но сегодня этот способ устарел и на смену ему пришла закладка коммуникационных сетей под грунт. Технология копки и особенности прокладки кабеля подскажут, как не допустить ошибку во время выполнения работы.

Нормативно-правовые акты процесса и технологии

Для правильной укладки провода в траншеи используется СНиП 3.05.06-85 «Электротехнические устройства», а также СНиП 12-03-99. В данных сборниках указаны положения, регулирующие проведение электромонтажных работ, способы копки траншеи и стандарты, которые необходимо соблюдать при выполнении процедуры.

Дополнительно в строительстве используется Правила устройства электроустановок (ПУЭ). Изучением данного вопроса занимается 7 издание ПУЭ. Здесь подробно описаны условия прокладки силовых кабелей под землей.

Например, в пункте 2.3.17 ПУЭ-7 рассказано, как рассчитать массу провода, грунта и дорожного покрытия, отталкиваясь от этого, спроектировать подземное сооружение. В пункте 2.3.83 из ПУЭ-7 допускается не защищать дополнительно кабель кирпичами или другими конструкциями, если его напряжение не превышает 1 кВ.

Нормы и требования

Есть несколько требований к прокладке провода в колее:

  1. Глубина должна быть такой, чтоб не было возможности раскопать траншею лопатой. Степень залегания регулируется типом грунта, степенью его промерзания и уровня грунтовых вод.
  2. Провод должен быть защищен от повреждений механического типа.
  3. В окоп необходимо подсыпать песок: песочная подушка не даст возможности проводу контактировать с твердой почвой.
  4. При прокладке под дорогой используется толстостенная металлическая труба. Это позволяет снизить риск повреждений из-за чрезмерной нагрузки на покрытие.

Согласно требованиям ПУЭ не рекомендуется прокладывать 2 кабеля параллельно в одной трубе. В случае повреждения одного провода, есть риск повреждения второго. Запрещена прокладка в одной траншеи кабелей с разным напряжением. Расстояние между ними при одновременной прокладке должно быть не менее 15 см.

Механизмы и инструменты

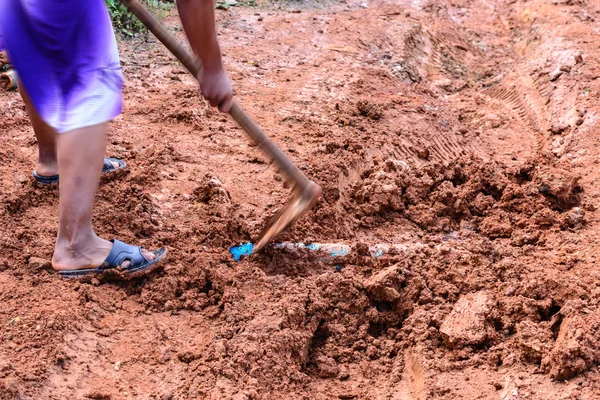

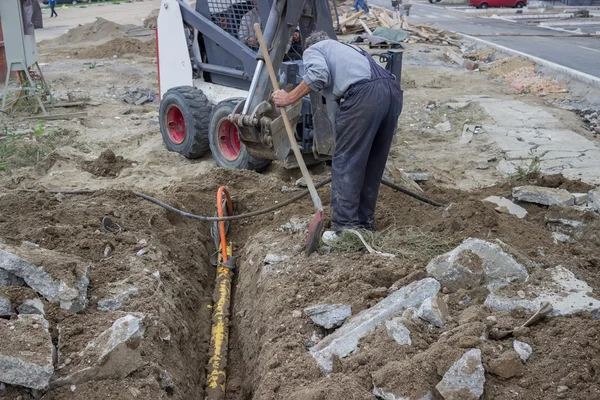

Рытье окопа для прокладки провода производится вручную или с помощью механизированной техники.

При ручной копке применяют штыковую лопату для забора грунта и совковую – для подачи разработанной земли на поверхность.

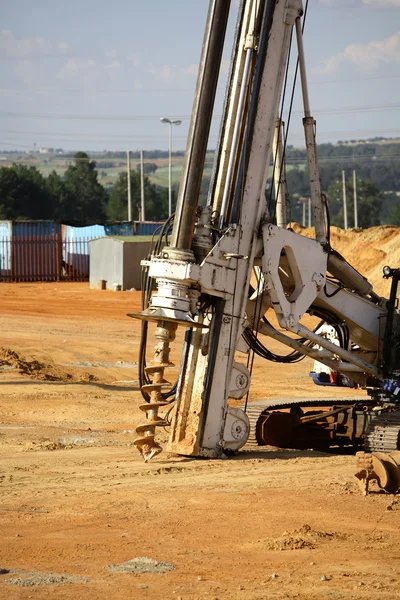

Если объем работы большой – используют технику: ковшовые и цепные экскаваторы.

Если грунт обладает высокой степенью промерзания или работы выполняются зимой, нужна большая глубина траншеи — целесообразнее использовать цепной экскаватор.

Обычный ковшовый агрегат подойдет если надо сделать много работы за небольшой промежуток времени.

Ручной труд будет актуален, если на участке уже проложены коммуникации и копать нужно осторожно. Этот способ также пригодится, если невозможно обеспечить комфортный подъезд транспорта на объект.

Глубина колеи

Глубину для прокладки силового кабеля выбирают в соответствии с мощностью провода.

Несколько примеров:

  • электропровод мощностью до 20000 Вт – не менее 70 см;
  • кабель до 35000 Вт – 100 см;
  • оживленные площадки и пересечения дорог – не менее 100 см.

Чем больше мощность, тем больше должна быть глубина вырытой траншеи. Если линия прокладывается на пахотных участках, а также в случае мощности кабеля свыше 110 кВ – глубина траншеи должна быть не менее 1,5 метра. На вводах в здание кабельную траншею можно вырыть на глубину 50 см.

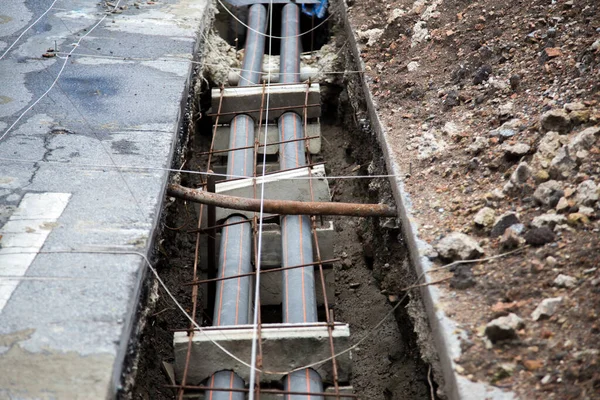

Схема прокладки кабеля в траншею:

Минимальное расстояние между кабелями, проложенными в одной траншее – 100 мм. Исходя из этого показателя, необходимо выкопать траншею определенной ширины.

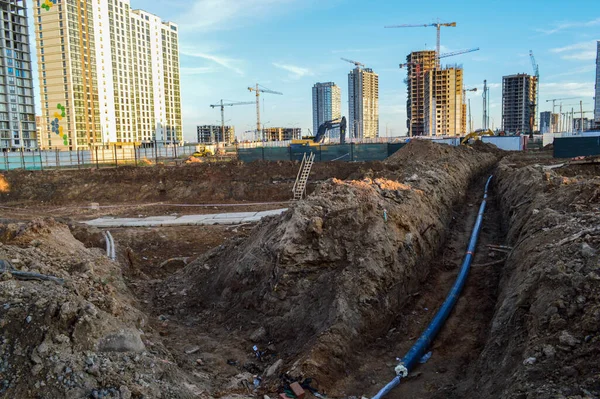

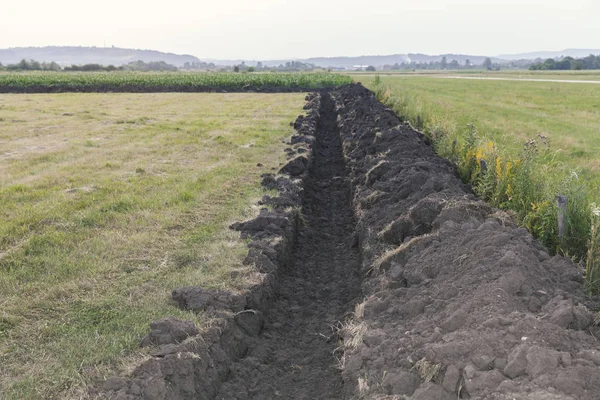

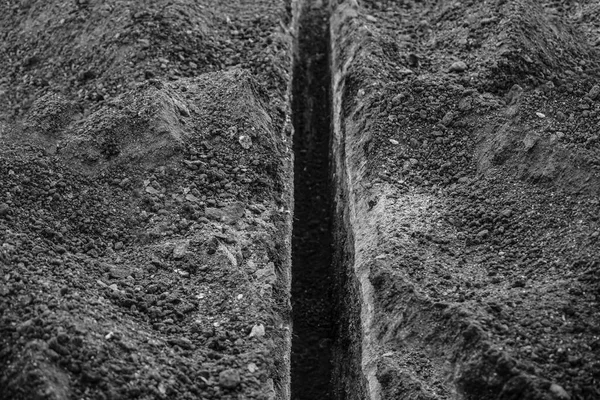

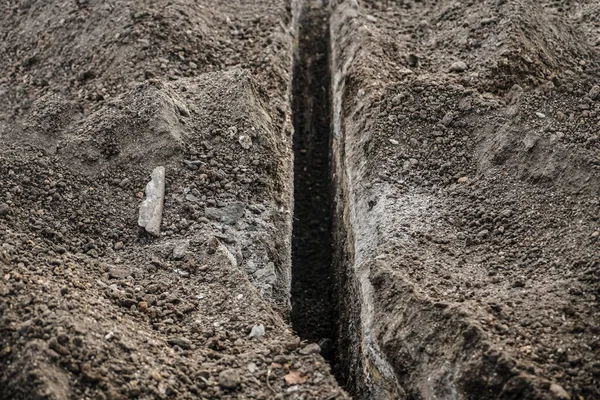

Процесс копки

Перед началом рытья траншеи необходимо составить или получить схему участка с прокладкой всех коммуникационных сетей под землей.

После этого можно воспользоваться пошаговой инструкцией:

  1. Определить тип траншеи – с откосами, с отвесными стенками или смешанный.
  2. Подготовить поверхность. Освободить участок от мусора, удалить камни и ветки, выкорчевать пни.
  3. Произвести разметку. Установить колышки или столбики в начале и конце траншеи, между ними натянуть шнур.
  4. Произвести рытье. Механизированным или ручным способом. Землю из траншеи лучше складывать по одну сторону от окопа. Рекомендуемое расстояние – 50 см.

В последствии будет удобнее и легче засыпать траншею, если грунт будет находиться недалеко. После копки стенки нужно укрепить, если используется траншея с отвесными стенками.

На конечном этапе можно перекинуть мостики для ходьбы, если траншея широкая. Также рекомендуется установить освещение и ограждение, если копка осуществляется на проезжей части.

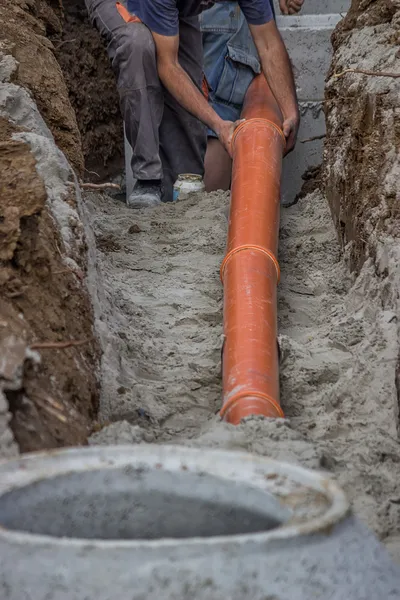

Технология и процесс устройства постели на дне колеи для проводов

Когда траншея под кабель выкопана, приступают к организации постели. Это своеобразная «подушка» для силового провода. Это песчаный слой определенной высоты, который располагается на дне траншеи. Постель или подушка укладываются по всему периметру раскопанной траншеи. Слой должен быть равномерным, а песок хорошо утрамбованным.

Зачем и когда это нужно?

Песчаная постель необходима в том случае, когда нужно защитить кабель от внешних повреждений. Из-за слоя песка силовой провод не сможет контактировать с твердыми частицами почвы.

Еще одно назначение – сохранение кабеля от излома. Так как грунт твердый, то провод в нем может ломаться, изгибаться.

Песок обеспечивает мягкость. Грунт может сдвинуться или продавиться под весом провода, а песок убережет от последствий ремонта. Если в грунт просочиться вода, песок впитает ее, что не нарушит технику безопасности.

При нахождении в подушке, кабель очень легко раскопать, но, если бы он лежал просто в грунте, работы осложнялись: провод можно было легко повредить при ремонте и демонтаже.

Материалы и техника

Песчаная постель используется при слишком твердом грунте. Если земля в траншее мягкая и рыхлая, допускается не укладывать на дно песок. Тогда провод обязательно нужно заключить в защитный кожух, который убережет его от повреждений.

Процесс укладки песчаной постели требует использования обычного речного песка, так как иное не сказано ни в СНиП, ни в ПУЭ. Подвоз песка осуществляется заранее на строительную площадку.

Песчаная постель делается на протяжении всей траншеи и трассы для укладки кабеля. Песок насыпают на глубину не менее 10 см совковой лопатой и разравнивают. В конце необходимо обязательно утрамбовать подушку. Для этого используют ручной вибратор.

Если инструмент достать сложно, можно создать самодельную трамбовку: взять брус по ширине траншеи и приделать к нему ручки. После засыпки песка проходиться брусом по поверхности.

Процесс устройства подушки

Подстилающий слой способен отгородить кабель от повреждений и контакта с грунтовыми водами. Это помогает создать многолетнюю безаварийную эксплуатацию силового провода. Для этого используется просеянный песок без посторонних частиц и мусора.

Технология:

  1. После рытья траншеи и укрепления стенок, где это нужно приступают к организации песчаной постели.
  2. С помощью совковых лопат равномерно разбрасывают песок по всей длине трассы.
  3. Песок разравнивают для достижения слоя в 10-11 см.
  4. Песок утрамбовывают с помощью ручного вибратора или других инструментов.

Можно использовать любой песок, главный нюанс – он не должен содержать строительный мусор, камни. Хорошо подойдет речной или песок с карьера.

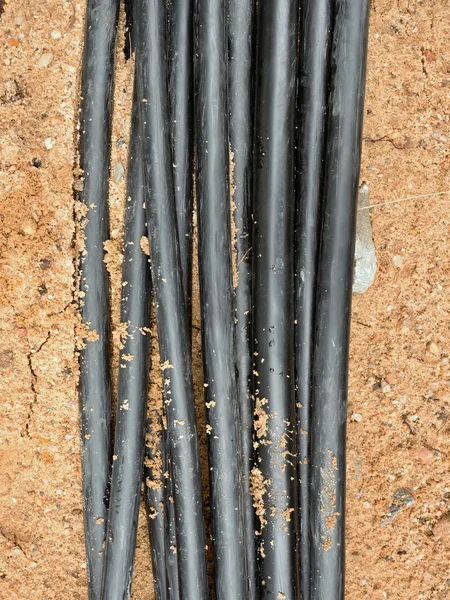

Укладка провода

Чтобы провод не подвергался повреждениям и прослужил долго, в процессе его укладки руководствуются правилами:

  • в одной траншее допускается размещать не более 6 проводов с напряжением от 6 до 10 кВ;
  • допускается прокладка двух кабелей напряжением на 35 кВ в одной траншее;
  • рядом с этими кабелями можно проложить не более 1 пучка контрольных проводов;
  • ширина траншеи для одного провода при напряжении до 10 кВ – 20 см, при напряжении до 35 кВ – 30 см;
  • при наличии вредно действующих грунтовых условий, провод прокладывают на эстакадах;
  • прокладка осуществляется с небольшим запасом расстояния;
  • допускается волнообразная прокладка или «змейкой».

Расстояние между проводами разной силовой нагрузки составляет:

  • 100 мм для проводов до 10 кВ;
  • 250 мм для проводов от 20 до 35 кВ;
  • 500 мм для кабелей от 110 до 220 кВ.

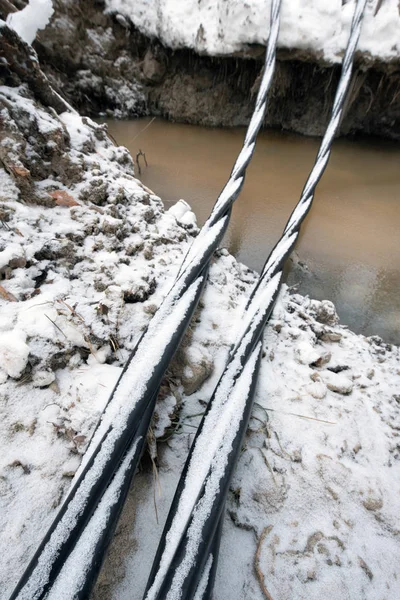

Укладка происходит в определенную погоду. Нормой считается проведение работ в сухую, ясную погоду при отсутствии осадков. Зимой кабель подвергается предварительному нагреву. При температуре от -20 работы на улице ведутся не более 1 часа.

Процесс укладки одного кабеля мощностью до 35 кв

Чтобы уложить электропровод мощностью до 35 кВ придерживаются пошаговых действий:

  1. Приемка трассы. Трасса кабельной линии должна быть принята по акту от строителей.
  2. Подготовительные работы. Когда траншея выкопана, а песчаная постель обустроена, необходимо проверить установку опорных стоек для концевых муфт, отсутствие воды в траншее, проходимость блочных труб, если провод будет размещен в кожухе.

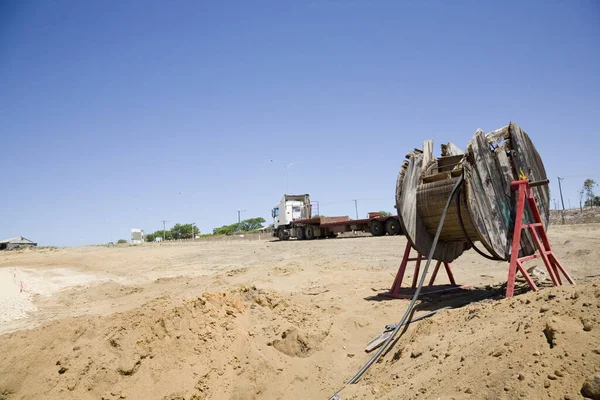

  3. Установка барабана. Вывоз барабана осуществляется не ранее, чем за 1 день до начала работ. Производится его внешний осмотр, установка, обеспечивается плавный ход, расставляют линейные ролики.
  4. Укладка. На прямых участках не требуется большое количество людей. Если кабель прокладывается под углом, там должен находиться рабочий. Один работник следит за раскаткой и подачей кабеля, несколько работников сопровождают конец и начало провода. Скорость прокладки не превышает 30 метров в минуту.

В конце кабель присыпается слоем песка или мягким грунтом. В случае риска повреждений кабель дополнительно защищают кирпичом. Также прокладывается сигнальная лента на расстоянии 25 см от поверхности провода. На конечном этапе траншею засыпают и через каждые 200 мм делают уплотнения.

Прокладка взаиморезервируемых проводов

Согласно пункту 2.1.16 ПУЭ в одной трубе, рукаве или замкнутом пространстве запрещено прокладывать взаиморезервируемые кабеля мощностью до 42 В с проводами мощностью свыше 42 В.

Они могут быть проложены в одной траншее только в разных отсеках со сплошными продольными перегородками. Такие короба должны быть огнеупорными.

Согласно нормативным документам прокладка взаиморезервируемых кабелей разрешается в одной траншее только при условии разных коробов с расстоянием не менее 1 метра между ними.

Если нет возможности проложить кабели отдельно, допускается совместная прокладка, при условии обеспечения защиты провода при возникновении короткого замыкания.

Прокладка двух проводов

Два кабеля могут быть уложены в траншею, если они имеют равноценную мощность. При этом ширина между ними будет варьироваться. Для проводов мощностью до 10 кВ она составит 11 см, а для кабелей мощностью 20-35 кВ – 26 см.

При этом важно соблюсти пересечение с другими инженерными сетями. Расстояние между ними должно быть не менее 60 см. На таком же расстоянии должен находиться кабель от фундамента.

Прокладка линии свыше 35 кв

Высоковольтные кабели напряжением от 35 кВ прокладываются в соответствии с требованиями безопасности ПУЭ. Глубина заложения такого кабеля – не менее 1 метра. Маслонаполненные кабельные линии прокладываются на глубину 1,5 метра.

Допускается укладка только 1 слоя высоковольтного кабеля от 35 кВ, а в трубах не более двух. Укладывать провода высокого вольтажа под проезжей частью нельзя. Такой кабель обязательно подвергается защите бетонными плитами толщиной не менее 50 см.

Нужна ли защита и для чего?

Самой частой проблемой при прокладке кабеля траншейным методом считается их повреждение. Они происходят при разработке грунта на месте засыпки траншеи: кабель повреждается лопатами или механизированной техникой из-за неудачной копки ковшом. Чтобы избежать этого используют защиту проводов.

Если не защитить кабель от механического повреждения, это приведет к длительному нарушению электроснабжения. Как следствие – предстоит долгий и дорогостоящий, к тому же, трудоемкий ремонт. Из последствий – возникновение несчастных случаев, поражение людей током, выход оборудования из строя.

Способы защиты

Существует несколько способов защиты:

  • железобетонные плиты;
  • керамические кирпичи;

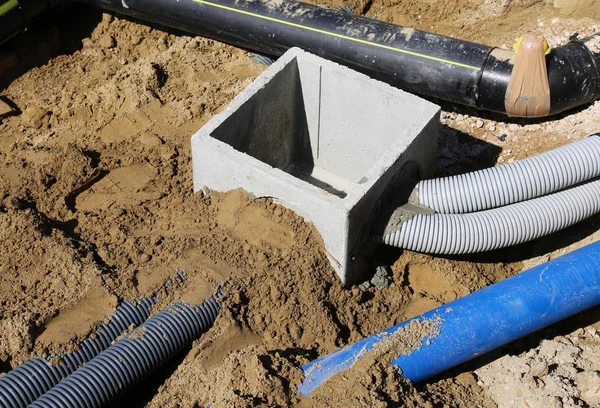

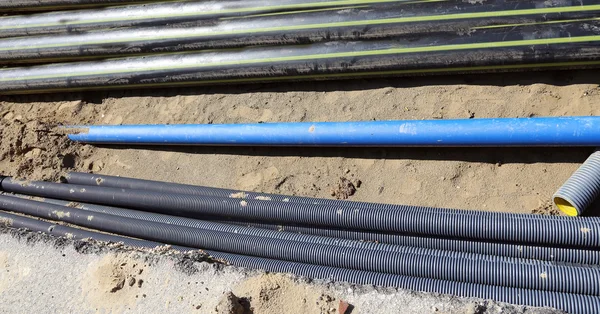

  • короба и трубы;
  • защитно-сигнальные ленты.

Железобетонные плиты укладывают поверх засыпки кабельной линии. Кирпичи используют специальные, изготовленные из керамики и полнотелые внутри.

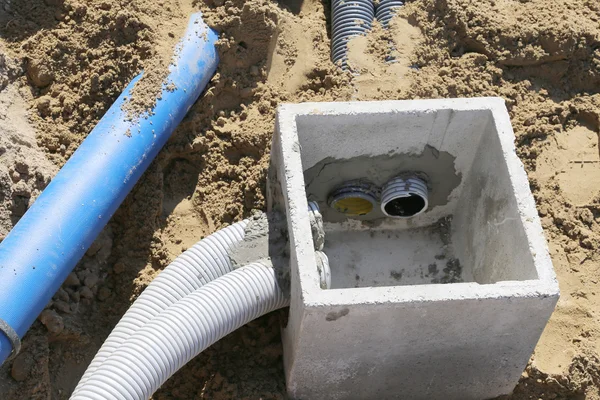

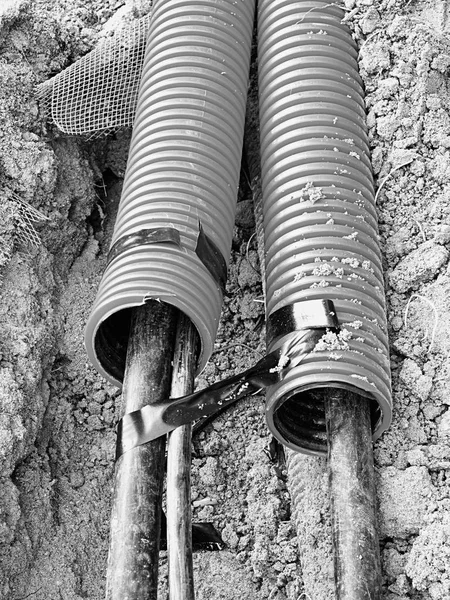

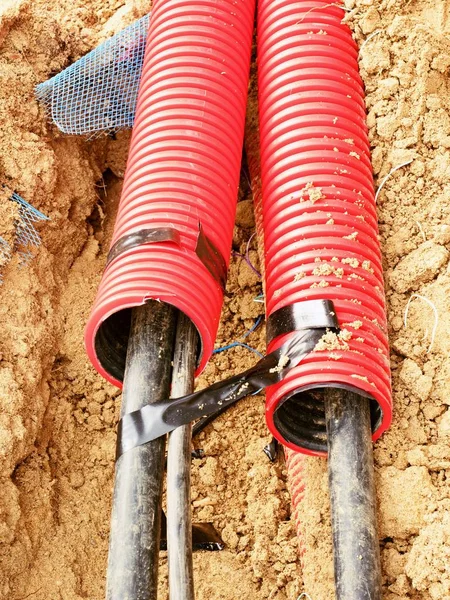

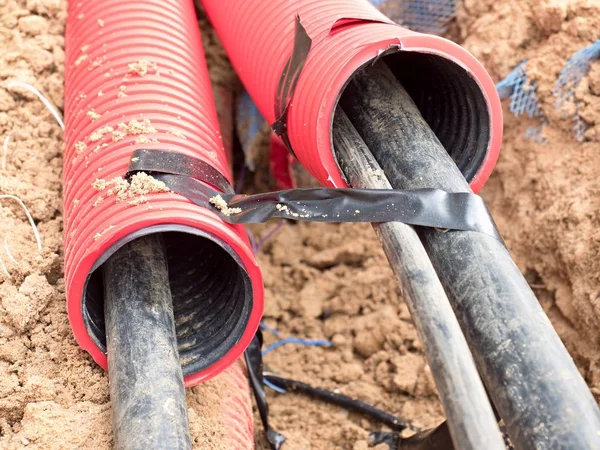

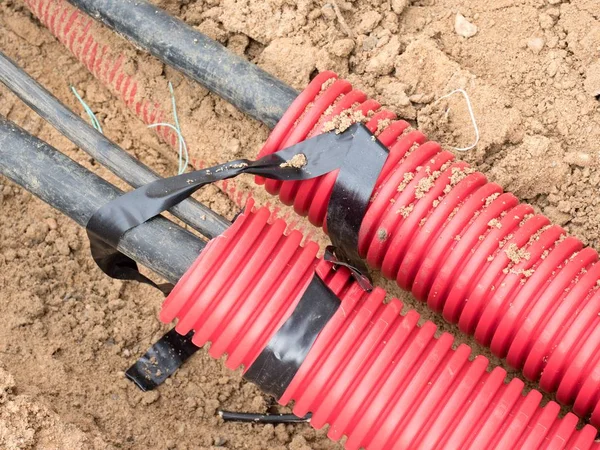

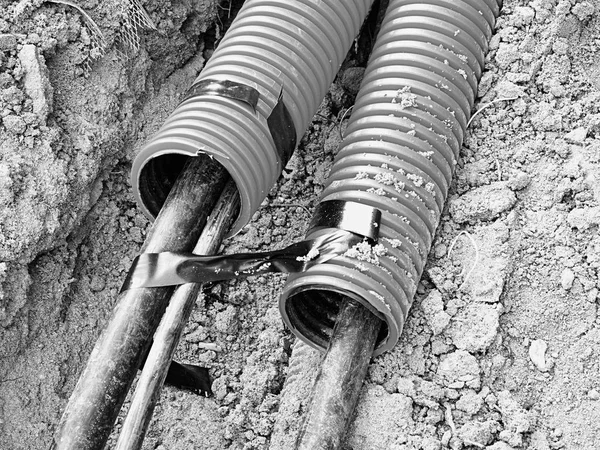

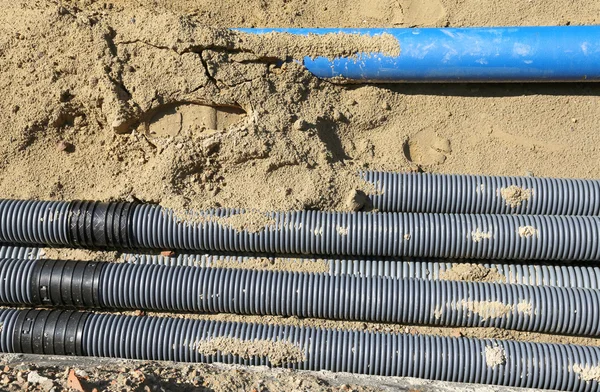

Короба могут быть изготовлены из прочного пластика, а трубы делают из металла.

Защитно-сигнальные ленты бывают двух типов:

  1. из полиэтилена высокой прочности;
  2. из полимерного материала, они выпускаются большими пластами.

Сами ленты имеют толщину 3,5-5 мм. Они могут быть армированы стекловолоконной лентой. По их поверхности проходит яркая и заметная надпись. Бетонные плиты используются для кабеля от 35 кВ, а кирпичи и сигнальные ленты – для кабелей меньшей мощности.

При помощи кирпича, бетона

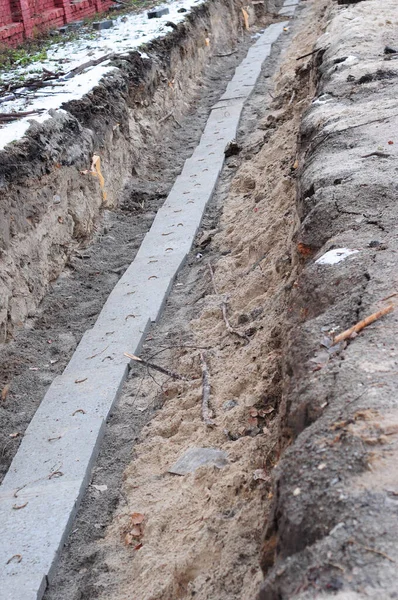

Железобетонные плиты должны иметь толщину не менее 50 мм. Они укладываются на высоковольтные кабели после устройства траншеи и подсыпки песчаной подушки. Кирпичная защита используется на проводах с меньшим вольтажом.

Слой кирпича кладут над траншеей в продольном и поперечном направлении. Способ укладки зависит от ширины траншеи. Нельзя использовать пустотелый кирпич. Материал из глины имеет характерный красный цвет, что станет отличным сигналом при раскопке траншеи.

При помощи сигнальной ленты

Защитно-сигнальная лента используется при прокладке 2 линий в одной траншее. Их мощность должна быть не выше 20 кВ. Это гибкий полимерный материал, который укладывается на высоте 25 см от верхней оболочки провода.

С боков лента должна выступать на 50 мм. Такой способ защиты нельзя использовать если кабельная линия имеет напряжение выше 1 кВ и обеспечивает потребителей 1 категории. Также ленту не укладывают при пересечении трассы с другими коммуникациями.

Засыпка колеи землей

На конечном этапе траншею засыпают землей:

  • используется выкопанный из траншеи грунт;
  • земля должна быть чистой, без больших камней и примесей;
  • в городских условиях используют песок;
  • засыпка происходит поэтапно;
  • каждый слой имеет толщину 20 см, он увлажняется и утрамбовывается.

Перед засыпкой все распорки и вспомогательные элементы удаляются. Лучше использовать бульдозер для засыпки – это сэкономит время и позволит разровнять площадку.

Проблемы и ошибки

Самые распространенные ошибки и чего нельзя делать:

  1. Закапывать в траншею кабель, не предназначенный для наружной прокладки.
  2. Копать траншею вплотную к фундаменту.
  3. Делать глубину траншеи менее 900 мм.
  4. Не обустраивать песчаную подушку.
  5. Не утрамбовывать песок, укладывая провод на рыхлый грунт.
  6. Укладывать кабель кольцами.
  7. Использовать силикатный или пустотелый кирпич для защиты.

Все перечисленные ошибки можно исправить, если заранее придерживаться правильной технологии укладки кабеля.

Полезное видео

Предлагаем посмотреть видео по теме статьи:

Заключение

Технология копки и укладки провода в траншею регулируется СНиП и ПУЭ. Существуют нормы и требования к данной процедуре, которых следует придерживаться. Для копки применяют ручной труд и или технику.

В траншее обязательно должна быть песчаная подушка, а провод дополнительно защищен от повреждений. Засыпка траншеи происходит песком или рыхлым грунтом, выкопанным ранее.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Прокладка кабеля в земле: способы, глубина, нормы

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Содержание статьи

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

  • Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.

    Если есть больше растения, их надо обходить

  • Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
  • Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
  • Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
  • Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

  • Удалить все твердые и острые предметы, корни, камни и т.д. Они могут повредить изоляцию и могут стать причиной выхода линии из строя.
  • Выровнять дно и немного его утрамбовать. В уровень выводить не требуется, но резких перепадов быть не должно.
  • Насыпать слой песка в 10 см, разровнять его. Песок можно использовать дешевый, карьерный, но его необходимо просеивать — чтобы не попали посторонние предметы — камни, куски стекла и т.п. Песок тоже утрамбовать. Можно просто примять ногами. Явных горбов и впадин быть не должно.
  • Проверить целостность изоляции, если где-то есть повреждения, отремонтировать. На кабель предварительно надевают футляры (куски труб), перетаскивают их в места повышенной нагрузки.
  • Дальше и начинается собственно прокладка кабеля в земле — его укладывают в траншею с песком. Натягивать его нельзя — должен лежать легкими волнами. В нужных местах трассы размещают футляры.

    Волны позволят линии не порваться при морозном пучении или при других подвижках грунтов

  • Уложенный кабель желательно проверить — при укладке могут быть повреждения. Если есть мегометр — отлично, проверяете с его помощью целостность оболочки. Если такого прибора нет, можно прозвонить жилы на обрыв обычным мультиметром или тестером. Также необходимо проверить их на «землю». Если где-то «землит» — повредили изоляцию. Необходимо искать повреждение и устранять его.
  • Если все параметры в норме, зарисовываете план прохождения трассы, желательно в масштабе, с привязкой к ориентирам. Проставляете расстояния от надежных объектов до трассы (от угла дома, края участка и т.п.). Прокладка кабеля в земле неудобна еще тем, что при необходимости ремонта сложно получить доступ. При наличии плана с размерами все будет значительно проще.
  • После этого засыпаете уложенный кабель песком. Его тоже просеивают и слой насыпают — около 10 см, уплотняют. Сильно трамбовать не надо, можно уплотнить ногами.
  • Далее засыпают слой в 15-20 см ранее вынутой земли. При засыпке удаляйте камни и другие посторонние предметы. Слой тоже разравнивают, уплотняют.
  • Укладывают сигнальную ленту. Это яркая полимерная лента с надписью «осторожно кабель!». При земельных работах она может спасти уложенную под землей электропроводку от повреждения.

    Сигнальная лента предупредит при возможных земельных работах

  • После продолжают засыпку канавы грунтом, насыпая немного выше уровня земли, так как через некоторое время порода уплотнится и осядет.

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

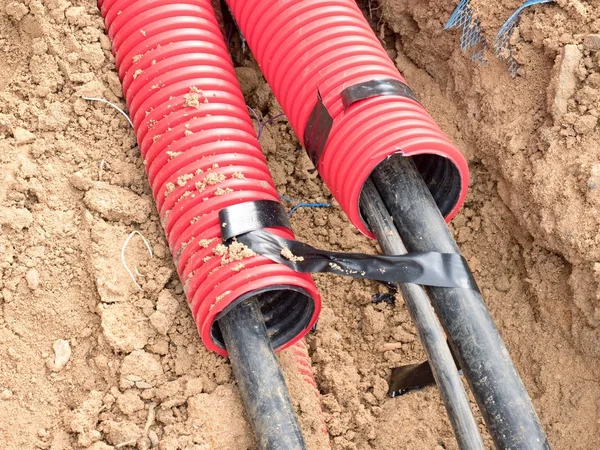

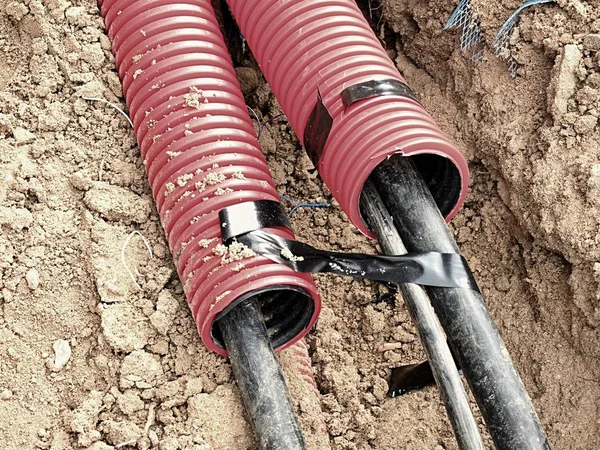

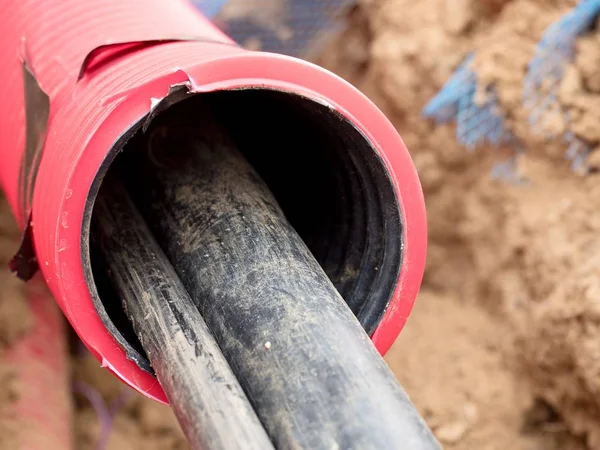

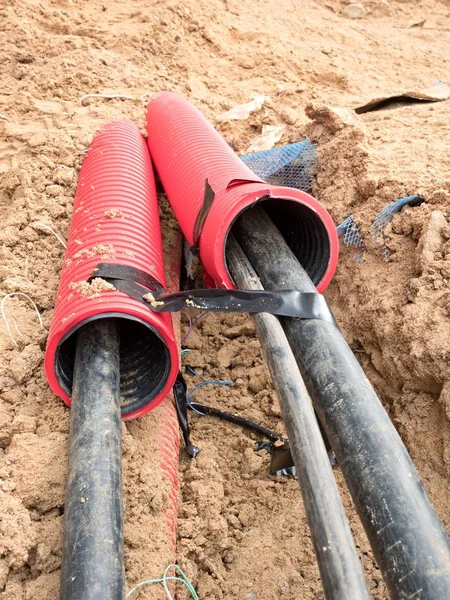

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

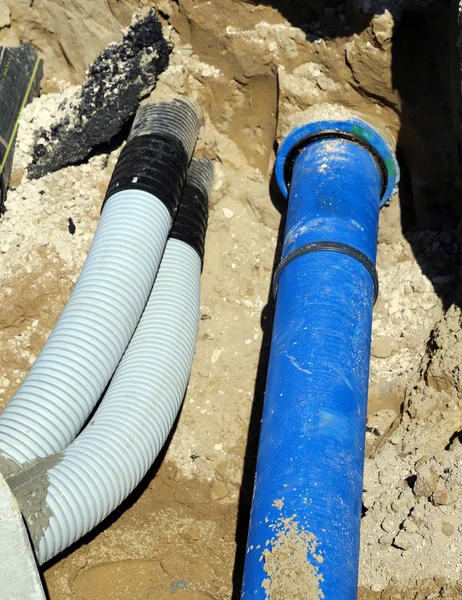

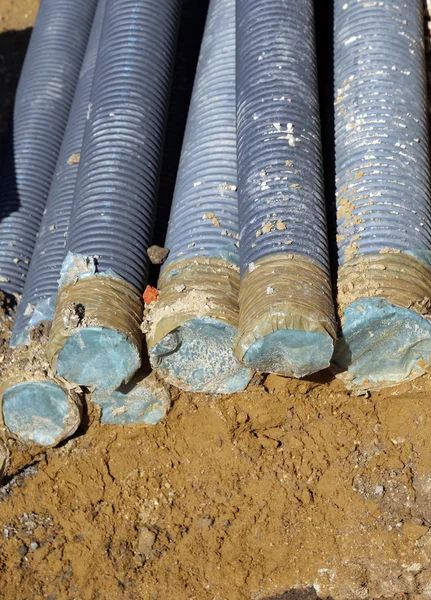

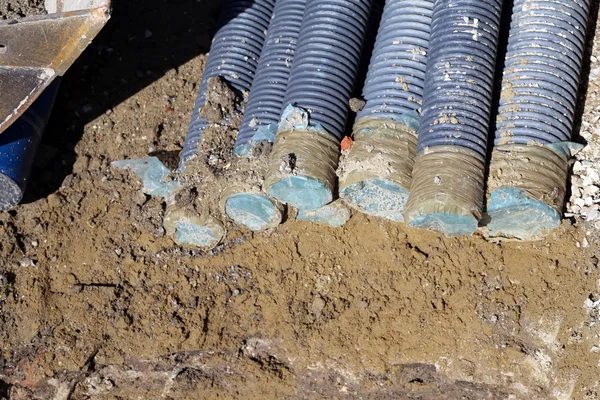

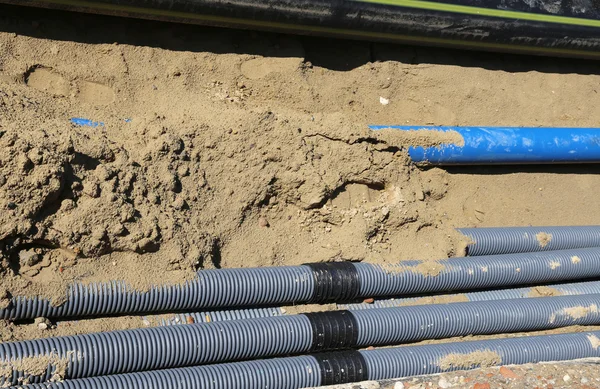

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие
В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

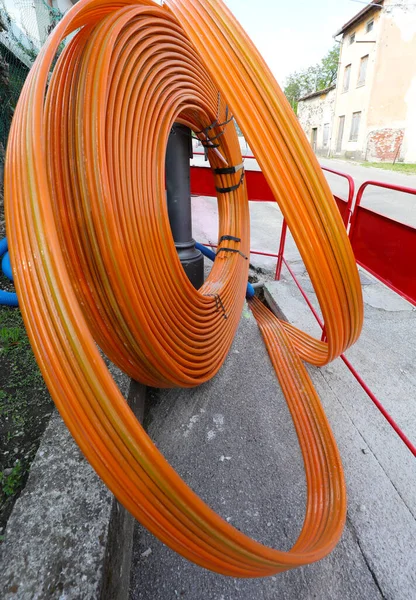

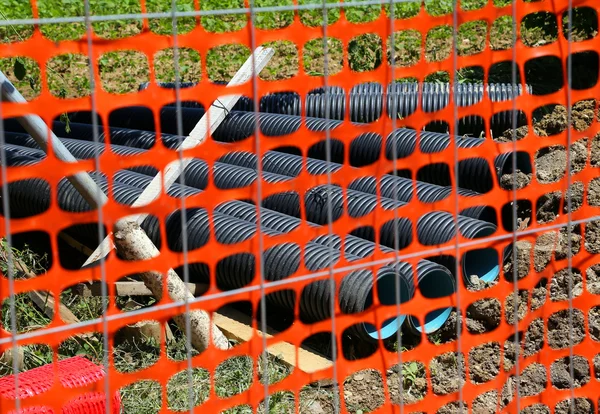

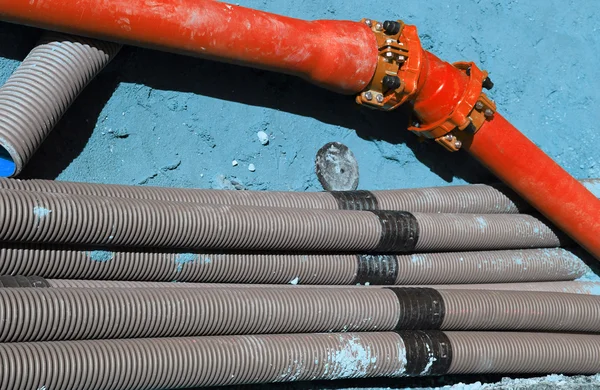

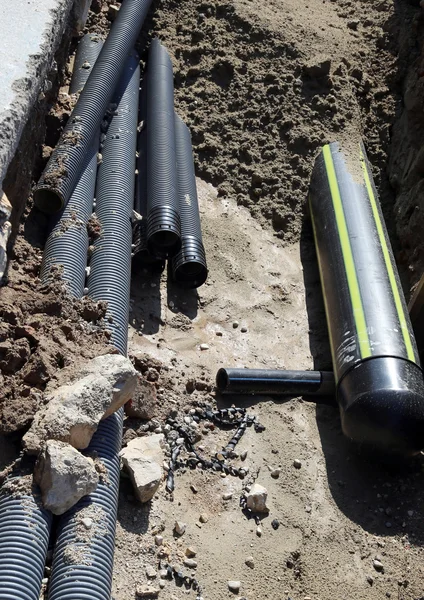

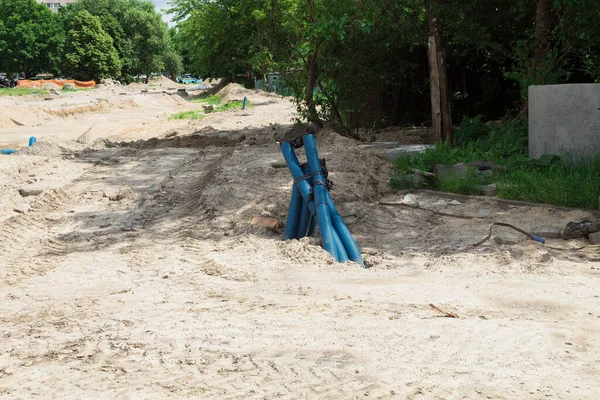

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

размеры, ширина и глубина, расстояние между канавами, от одного до другого кабеля

Проведение электричества должно выполняться с соблюдением правил, от которых зависит полноценное функционирование сети.

Силовой кабель можно прокинуть по столбам или проложить в грунте. Последний вариант считается наиболее практичным, безопасным и доступным.

Но предварительно стоит выполнить расчеты траншей, которые будут выкапываться под кабель. Их размеры определяются с учетом типа используемого провода.

В любом случае необходимо соблюсти множество нюансов и особенностей. О типах траншей для прокладки кабеля расскажем в статье.

Важность размеров

Прокладка подземным способом является востребованным методом проводки электрических сетей. Он имеет простую схему, обладает высокой практичностью и безопасностью. Но главное – провода всегда находятся под землей, что защищает их также от вандализма.

Предварительно стоит просчитать габариты траншей, которые будут использоваться под прокладку проводов. К этому этапу стоит отнестись ответственно, потому что от этого зависит нормальная работа всей системы.

Ширина, глубина, длина зависит от типа и размера используемого провода. Если яма будет небольшой, узкой, то это может негативно отразиться на работе сети электропередач.

Нюансы и рекомендации

Перед началом монтажных работ рекомендуется изучить следующие нюансы и рекомендации:

  1. Стоит проверить, нет ли пересечений трассы с инженерными сетями. Все необходимые данные можно получить после изучения геоподосновы прокладываемой трассы;
  2. Важно, чтобы в месте прокладки отсутствовали коммуникационные сети, иначе в процессе копки можно их повредить;
  3. Не стоит забывать, что глубина зависит от типа местности, в которой она будет проходить;
  4. Если прокладка запланирована под автомобильной дорогой, то глубина должна быть не меньше 1,25 метра;
  5. Если кабель устанавливается под газоном, то можно выкапывать яму с глубиной до 90 см.

Во время копки стоит учитывать важные условия, желательно чтобы под землей не пролегали инженерные коммуникации, иначе можно их повредить. При расчете габаритов ямы необходимо брать во внимание размеры проводов, их количество, использование защитной оболочки, тип местности, вид почвы.

Глубина и ширина

При прокладке подземным способом делаются траншеи на протяжении всей трассы без разрывов. Предварительно стоит рассчитать глубину и ширину ямы.

На какой глубине должен располагаься кабель? Стандартной глубиной считается показатель 70-90 см. Если не получается зарыться на данный уровень, то можно уменьшить, но лучше провода прокладывать в трубы или в защитную оболочку.

В качестве оболочки может использоваться гофрошланг или специальные трубы, внешняя поверхность которых изготовлена из полипропилена с жесткой структурой, а внутренняя область – из мягкого полиэтилена.

Как указывалось выше, глубина зависит от типа местности. На местах с газонами ее показатель может быть стандартным – не больше 90 см. А вот в зонах под дорожными покрытиями, лучше выкапывать глубже, чтобы в дальнейшем дорога не провалилась.

На нормальном грунте глубина должна составлять не меньше 0,7 метров. Если наблюдаются неблагоприятные условия, например, грунт суглинистый или имеет высокую неустойчивость, то глубина может доходить до 1,3 метров.

Помимо глубины, стоит правильно рассчитать ширину. Для одного кабеля она должна быть в пределах 25-30 см. Если прокладывается две и более линии, то между ними должно быть расстояние 10 см. От кабелей до стенки должно быть расстояние не меньше 15 см.

Определение глубины в зависимости от мощности

При выполнении расчетов глубины траншеи рекомендуется учитывать показатели  мощности. Все параметры указаны в таблице ниже:

МощностьПоказатель глубины
На вводах в сооружения, при наличии пересечения с конструкциями под землей50 см
20-35 кВ70 см
От 35 до 110 кВ, на всех пересечениях улиц, на проездах, установка в местностях с пахотной почвой1 метр
От 110 кВ и более (маслонаполненные линии)1,5 метра

Расстояние между кабелями

При установке линии в одной траншее разрешается размещать не больше 6 кабелей. Но прокладывать их необходимо на определенном расстоянии, чтобы не возникло замыкания, выхода из строя всей электрической линии. Между проводами должен быть промежуток не меньше 10 см.

Но не стоит забывать про показатель мощности кабелей, именно от него зависит расстояние между линиями во время параллельной установки по горизонтали:

  1. Между силовыми проводами с показателем мощности до 10 кВ должно быть не больше 10 см;
  2. Между линиями 20-35 кВ промежуток должен составлять 25 см;
  3. Расстояние между кабелями, которые применяются производствами, между силовыми проводами и линиями связи должно быть 50 см;
  4. Между маслонаполненными проводами с мощностью 110-220 кВ и другими коммуникациями должно быть 50 см и более.

Кабельные маслонаполненные линии отделяются друг от друга железобетонными плитами, которые устанавливаются на ребра.

Метраж между траншеями

Прокладка может проводиться в параллельные траншеи, но между ними обязательно должно соблюдаться определенное расстояние. От этого зависит нормальное функционирование линий электросети. Нормированное расстояние составляет 50 см.

Расстояние не зависит от типа используемых кабелей, от показателей их мощности. Минимальное должно быть 0,5 метров, но иногда оно может доходить до 0,7-0,9 метров. Все габариты рассчитываются в соответствии с ПУЭ.

Удаленность от других инженерных сетей

Прокладка линий в траншеи рядом с другими инженерными сетями должна осуществляться на некотором расстоянии:

  1. Если параллельно к трассе располагается водопровод, дренаж, канализационная система, то расстояние между данными объектами должно быть не больше 1 метра;
  2. Если параллельно проведена газовая труба с показателем давления от 0,0049 до 0,0058 Мпа, то расстояние должно составлять не меньше 1 метра, если же давление труб выше 0,0058 Мпа, то расстояние будет не меньше 2 метров;
  3. Дистанция между линией и теплотрассой – 2 метра;
  4. Если сеть электропередач прокладывается вдоль железных дорог, то лучше ее устанавливать в зоне отчуждения;
  5. Если линия электропередач прокладывается вдоль трамвайных путей, то ее стоит сооружать на отдалении в 2,75 метров;
  6. Если в лесопосадках, парковых зонах, то между деревьями и кабелями должен быть отступ около 2 метров. Данный показатель можно уменьшить, но он должен быть не менее 0,45 метров, а провода обязательно должны быть уложены в трубы;
  7. Если электрическая сеть прокладывается вдоль автомобильных трасс I и II категории, то лучше кабель устанавливать с внешней области подошвы или кювета от бровки дорожного покрытия на расстоянии не меньше 1 метра. Дистанция между линией и бордюрным камнем – 1,5 метра.

Если электрический провод прокладывается рядом с фундаментами зданий, то лучше линию устанавливать на отдалении в 60 см. От опор ЛЭП с напряжением 1 кВ и ниже до линии электропередач должно быть не меньше 2 метров, а до заземления – 5 метров.

Таблица габаритов

Таблица – габариты траншей, объемы земельных работ:

Тип траншеиШирина в ммВысота в ммОбъем земляных работ на 100 м траншеи, м3Объем мелкой просеянной земли или песка на 100 метров траншеи, м3Глубина прокладки
Рытье траншеиОбратная засыпка
Т-120090018126700
Т-230027183
Т-3400362412
Т-4500453015
Т-5600543618
Т-6700634221
Т-7800724824
Т-8900815427
Т-91000906030
Т-10300125037,528,59900
Т-1150062,547,515
Т-12600755718
Т-1380010078,624
Т-149001128527
Т-1510001259530

Таблица – выбор типа траншеи в соответствии с количеством прокладываемых в ней кабелей до 10 кВ:

Тип траншеиКоличество кабелей, шт
при диаметре кабеля, мм
До 10До 20До 30До 40До 50До 60До 70До 80
Т-11;21111111
Т-222222
Т-10
Т-3333322
Т-4444333
Т-11
Т-555443
Т-12
Т-666554
Т-765544
Т-13
Т-86655
Т-14
Т-966
Т-15

Важная и полезная информация о прокладке кабеля в траншее находится в этом разделе.

Заключение

Укладка кабелей в траншеи должна проводиться с учетом важных требований и норм, от этого зависит исправная работа электросети.

Особое внимание нужно уделять габаритам траншей, они должны соответствовать общим стандартам, которые указываются в ПУЭ (свод правил, по которому осуществляется устройство электроустановок).

При выполнении расчетов учитывается количество и тип кабелей, показатель мощности, расположение рядом других коммуникаций и объектов.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Прокладка кабеля в траншее - марки кабеля, обзор бронированных марок, особенности прокладки кабеля в земле


Среди существующих способов монтажа силовых линий прокладка кабеля в траншее считается одним из наиболее экономически оправданных и надежных методов. В данной статье мы проанализируем основные типы и марки кабелей, которые пригодны для укладки под землей.

Кабель для прокладки в траншеях

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

  • тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
  • коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
  • условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

  • бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
  • кирпичная кладка, которая монтируется аналогично плитам из бетона;
  • асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.

Марки бронированных кабелей для прокладки в земле

Выбор марок бронированных кабелей для прокладки в земле является оптимальным решением, позволяющим обеспечить надежность работы подземных силовых линий.

Прокладка бронированного кабеля в грунте обычно не требует дополнительных средств защиты. Изделия этого типа обладают отличной устойчивостью к механическим повреждениям, влаге, грызунам и другим внешним воздействиям. Рассмотрим наиболее популярные марки, используемые при прокладке бронированного кабеля под землей в таблице 1.

Таблица 1.

Количество жил 1-5 2-5 1-5 3.4 1,3,4 3
Сечение жил, мм2 2,5-625 1,5-240 2,5-240 16-240 16-800 25-240
Изоляция ПВХ ПВХ СПЭ СПЭ бумага бумага
Экран нет нет нет нет электро-проводящая бумага электро-проводящая бумага
Броня 2 стальные ленты 2 стальные ленты 2 стальные ленты круглые стальные оцинк. проволоки 2 стальные ленты круглые стальные оцинк. проволоки
Наружная оболочка ПВХ-шланг нет ПВХ-шланг ПЭТ-шланг волокнистые материалы волокнистые материалы
Напряжение, кВ до 6 до 1 до 6 до 1 до 10 до 10
Предельная длительная температура нагрева жилы, °С 70 70 90 90 80 80
Особенности прокладки в земле В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Можно прокладывать в горизонтальных и наклонных трассах В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Значительные растягивающие нагрузки не допускаются. Возможен монтаж во влажной среде. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Нельзя прокладывать в пучинистых и просадочных грунтах. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтых с высокой вероятностью деформации (оползневые, мерзлые грунты). Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов. Растягивающие нагрузки не допускаются. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках В грунтах с любой степенью коррозионной активности, в т.ч. с наличием блуждающих токов; в грунтах с повышенной влажностью, насыпных, болотистых, пучинистых, мерзлых. Без ограничения по уровням на кабельной трассе, в т.ч. на вертикальных участках

Какой кабель можно прокладывать под землей?

Довольно часто от наших клиентов поступают вопросы о возможности прокладывать ту или иную марку под землей (в траншеях). Мы отобрали наиболее частые из них, чтобы в рамках данной статьи компетентно ответить на них.

?Можно ли прокладывать кабель ВВГнг в земле?

Кабель марки ВВГнг не рекомендован для использования при прокладке подземных силовых линий без дополнительной защиты от механического воздействия. Однако, прокладка ВВГнг в ПНД-трубе в земле допустима.

?Можно ли кабель ВВГ прокладывать в земле?

Аналогично марке ВВГнг, данный кабель не имеет защитных покровов, поэтому без дополнительной защиты его прокладка в подземных траншеях не рекомендована. Допустим монтаж в трубе.

?Можно ли кабель СИП прокладывать в земле?

Данная марка относится к группе самонесущих кабелей, которые используются в процессе монтажа воздушных силовых линий. Согласно ПУЭ-6 п. 2.1.48 «Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода)».

?Можно ли кабель КГ прокладывать в земле?

Кабель КГ предназначен для подключения подвижных механизмов. Его прокладка в земле открытым способом недопустима согласно ПУЭ-6 п. 2.1.48.

?В каких трубах прокладывают кабель в земле?

Для защиты небронированных марок, которые используются для монтажа силовых линий в земле, чаще всего применяются двустенные гофрированные трубы и технические полиэтиленовые трубы. Стальные трубы не допустимы для прокладки вне помещений (согласно ПУЭ-6 п.2.1.78)

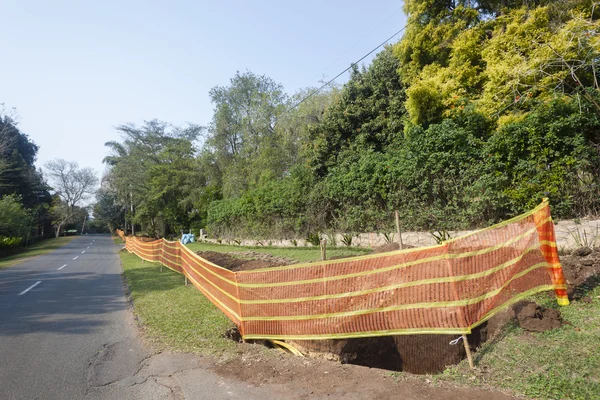

Прокладка кабелей в траншее

Траншейная прокладка кабелей получила широкое распространение в большинстве климатических зона. Такой способ является самой используемой альтернативой воздушным линиям электропередач. В этой статье разберем основные этапы и технологические особенности этого процесса.

В первую очередь перед процессом укладки кабеля нужно подготовить траншею. Существуют определенные правила, которые позволяют получить оптимальный результат, соответствующий всем нормам.

Глубина траншеи

Варьируется в стандартном диапазоне. Значение на открытых участках составляет 0,7 метра. В городских условиях при проведении линий под дорогами, тротуарами и другими площадками эта цифра возрастает до 1,1 метра. Цифры приведены с учетом укладки песчаной подушки толщиной 0,1 метра.


Ширина траншеи

Ширина зависит от количества используемых кабелей и их габаритных характеристик. Здесь существует всего одно важное правило: силовые кабели должны располагаться друг от друга на расстоянии не менее 10 см. При одиночной прокладке средняя ширина составляет около 30 см и напрямую зависит от размера ковша эксплуатируемого экскаватора. Максимальное число кабелей, погружаемых в одну траншею — шесть.

Расчет радиуса изгиба

Большое внимание следует уделить изгибам траншеи. Прямые углы недопустимы из-за большого риска повреждения кабеля. Радиус изгиба зависит от диаметра кабеля и его материала, измеряется в отношении диаметра к длине кривой изгиба:

  • кабели с бумажной изоляцией и алюминиевой оболочкой требуют наибольшего значения — кривая изгиба = 25 диаметров;
  • кабели с бумажной изоляцией и свинцовой оболочкой изгибаются чуть лучше — кривая изгиба = 15 диаметров;
  • бронированные кабели с ПВХ изоляцией — кривая изгиба = 10 диаметров;
  • небронированные кабеля с ПВХ изоляцией — кривая изгиба = 6 диаметров.

Процесс извлечения почвы

На открытых участках грунт копают с помощью малогабаритного экскаватора. Близко к постройкам и ограждениям из-за неудобства можно задействовать ручной труд. Грунт целесообразно высыпать вдоль траншеи с одной стороны. Оптимальным будет расстояние, при котором он не высыпается обратно и не оказывает сильного давления на боковую стенку траншеи.

Песчаная подушка

Существует целесообразная норма, согласно которой нельзя укладывать кабель прямо на дно траншеи. Во-первых, после работы ковша оно не бывает идеально ровным. Во-вторых, на дне могут располагаться камни и углы скальных пород, которые легко повредят кабель. Десятисантиметровая песчаная подушка отлично справляется с этой проблемой. Материал аккуратно засыпается на дно и разравнивается. В крайних случаях при отсутствии песка можно использовать обычный грунт, очищенный от любых твердых образований.

Транспортировка и проверка кабеля

Сегодня большинство силовых кабелей поставляется в барабанах. Намотанные катушки дополнительно обматываются защитной пленкой, которая снимается сразу после доставки изделия на место проведения работ. В первую очередь целостность кабеля оценивается визуально, так как на силовых экземплярах большого сечения любые серьезные повреждения будут внешне заметны.

Установка приспособлений для раскатки

Кабельный барабан устанавливается на специальный домкрат с центральной осью и поднимается на небольшое расстояние над уровнем земли. Далее по всей длине траншеи располагают ролики, которые снижают силу трения при протяжке кабеля. Также из-за незначительной ширины траншеи ролики могут ставиться рядом с ней. Существует несколько типов роликов: прямые, угловые, направляющие, для схода с барабана. Каждый имеет свое место в системе в зависимости от ее конфигурации.

Подобные системы применяются при укладке кабелей больших сечений. Они имеют огромную массу, и без специальных приспособлений их будет невозможно продвинуть даже не несколько метров.

Процесс раскатки

Кабельный барабан немного разматывается, и за конец кабеля цепляется трос. Он в свою очередь может быть подцеплен к лебедке, служебному автомобилю или трактору. После кабель с небольшой скоростью (до 2 км/ч) начинают разматывать. Рабочие должны следить за тем, чтобы конец двигался строго по роликам, корректируя его направление по ходу движения. Чтобы при подходе к направляющим роликам с закрытыми гранями каждый раз не отцеплять трос, его нужно заранее пропустить через них. То же самое необходимо сделать с трубами, тоннелями и другими закрытыми системами.

Работы далеко не всегда получается производить с использованием технических средств и кабельных валиков по всей длине траншеи. В таком случае бригада разматывает кабель вручную, погрузив его на плечо. При этом расстояние между людьми должно быть таким, чтобы нагрузка на каждого не превышала 30 кг, а кабель не провисал до земли.

Укладка кабеля

Когда кабель размотан по всей длине траншеи, его снимают с роликов и кладут на подготовленную песчаную подушку. Даже на маленькой глубине слои почвы могут повредить кабель из-за своего передвижения. Чтобы исключить подобные проблемы, нужно избегать натяга и оставлять запас, размещая кабель небольшими волнами. Особенно это касается мест ввода линии в здания и трубные конструкции.

Траншея и кабель в местах установки муфт

Для удобства установки муфты с соблюдением норм требуется создать дополнительное пространство шириной от 1,5 метра и длиной от 2 метров. Кабель в этом месте укладывается с запасом около 1 метра в форме кольца. Это минимизирует риск разрыва в случае движения грунта и позволяет использовать запас для ремонта муфты, обеспечивает удобство ее замены.

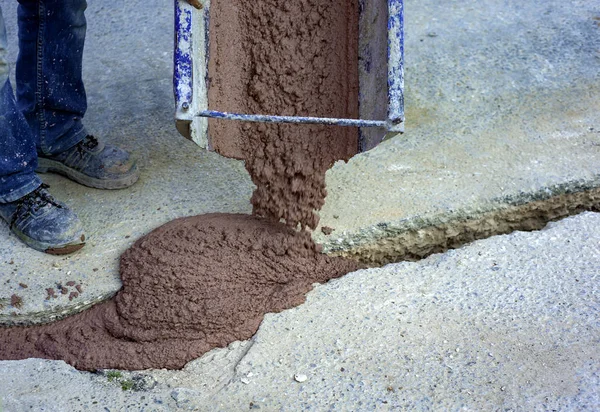

Засыпка кабеля

После проведения всех работ, связанных с подготовкой и укладкой, кабель засыпают грунтом. При этом следует учитывать, что на глубине 0,4 метра нужно разместить сигнальную ленту. Таким образом, для глубины траншеи 0,7 метра с 0,1-метровой песчаной подушкой ленту располагают в 0,2 метра от кабеля. После укладки ленты оставшееся пространство засыпают до конца с небольшим пригорком для компенсации последующей усадки грунта.


нормы и правила, видео советы по прокладке электрических кабелей в грунте

Автор Aluarius На чтение 6 мин. Просмотров 674 Опубликовано

Проект кабельных трасс основывается на специальных нормативах, которые определяют точное проведение монтажных работ, связанных с рытьем траншеи и прокладкой самого кабеля в грунте. Все предъявляемые требования к этому процессу можно разделить на две условные группы: первая, когда кабели укладываются параллельно, вторая – прокладка производится перпендикулярно другим проложенным коммуникациям. В принципе, все требования едины, и данное разделение, как уже было сказано, чисто условное. Итак, давайте рассмотрим вопросы, связанные темой: прокладка кабеля в траншее – нормы и требования.

Нормативы проведения кабельных трасс

Начнем с того, что для монтажа кабеля в земле необходимо под него рыть траншею. Если по проекту она имеет небольшую длину, то эти работы проводятся вручную. Так же учитывается и рельеф местности. В некоторых условиях без лопат просто  не обойтись. В основном же рытье траншей производится спецтехникой. Сама же прокладка обязательно проводится по подсыпке из песка, а сверху кабель засыпается чистым грунтом без камешков, мусора и шлаков. Основное требование на данном этапе – снизить риски механических повреждений до минимума.

Внимание! Если траншея роется для одного кабеля или для нескольких шириною не более 250 мм, необходимо после проведения прокладки ее закрыть:

  • или жженым кирпичом поперек траншеи;
  • или железобетонными плитами толщиною не менее 50 мм;
  • или специальными защитно-сигнальными щитами из пластика.

В процессе выкапывания траншей вдоль всего участка обязательно устанавливается специальная лента сигнальная. Она показывает границы участка, где проводятся работы с использованием спецтехники. Особенно это важно, если прокладка кабеля производится около автотранспортных дорог.

Глубина

Глубина прокладки кабеля в траншее – один из основных показателей, от которого будет зависеть, как проводить данный процесс. К примеру:

  • Кабель напряжением 10-20 кВ, укладываемый на глубину 1,0-1,2 м, может не подвергаться защитным мероприятиям. То есть, нет необходимости закрывать траншею плитами или кирпичом. Просто ее засыпают грунтом.
  • Минимальная глубина прокладки для кабельных линий напряжением 10-20 кВ – 0,7 м, для линий напряжением 35 кВ – 1,0 м. А вот под дорогами в независимости от величины напряжения все кабельные трассы прокладываются на глубине одного метра.
  • Есть определенные допуски, когда глубина прокладки может быть снижена. К примеру, при длине трассы, не превышающей 5 метров, когда производится ввод провода в здание. Или происходит пересечение кабельной линии с другими коммуникационными сетями. При этом глубина прокладки может составлять полметра.
  • Что касается прокладки электрических кабелей в сельской местности, в основном на пахотных землях, то и здесь есть нормы глубины прокладки. В данном случае этот показатель не должен быть меньше 1 м. Кстати, трассы электрокабелей можно запахивать и засеивать.

Внимание! Укладывать кабели под фундаменты любых зданий и сооружений запрещается.

Расположение электрокабеля

Есть определенные требования, которые касаются прокладки кабелей в земле, если их несколько штук.

  • Между силовыми линиями под напряжением 10 кВ, а так же между ними и контрольными должно быть не меньше 100 мм.
  • Между кабельными линиями под напряжением 25-35 кВ расстояние должно быть не меньше 250 мм.
  • Если в одной траншеи укладываются трассы, которые тянутся к разным потребителям, или рядом с ними проложены кабели связи, то расстояние между ними не должно быть меньше 500 мм. Это расстояние можно уменьшить, если организации, эксплуатирующие трассы, будут договариваться. Или есть условия, при которых ширина траншеи не позволяет соблюдать данное требование.
  • Если трасса проводится в лесопосадках или парковых зонах, то расстояние от проложенных кабелей до деревьев не должно превышать 2 м. Этот размер можно уменьшить (но не меньше 0,75 м) по согласованию с собственником зеленных насаждений, но при этом сами провода придется уложить в трубы.
Разрез траншеи кабеля

Теперь, что касается параллельной прокладки кабеля в траншее, где рядом проложены другие инженерные сети.

  • Если параллельно кабельной трассе проложены водопровод, дренаж или канализация, то расстояние между ними не должно превышать 1 м.
  • Если параллельно проведена газовая труба с давлением газа внутри от 0,0049 МПа до 0,588 МПа, то расстояние сохраняется – не меньше 1 м. Если давление в трубе составляет выше 0,588 МПа, то расстояние увеличивается и становится не меньше 2 м. Эти размерные показатели можно снизить, если условия прокладки не соответствуют нормам. 0,5 м для открытой прокладки, 0,25 м для монтажа в трубах.
  • Расстояние между параллельно уложенными теплотрассами и кабельными линиями должно быть 2 м. Можно провести сокращение, если теплотрасса заизолирована, и температура грунта не будет подниматься выше нормы на 10С – это для линий напряжением 10 кВ, и 5С – для линий 25-35 кВ.
  • Вдоль железных дорог электролиния прокладывается только вне зоны отчуждения.
  • Вдоль трамвайных путей монтаж производится на расстоянии 2,75 м от оси самого пути. Уменьшение возможно, если кабель уложить в трубы.
  • Вдоль автомобильных трасс I и II категории провод может быть уложен с внешней стороны подошвы или кювета от бровки дорожного покрытия на расстоянии 1 м, или от бордюрного камня – 1,5 м. Уменьшение возможно при согласовании с управлением дорог.

Остальные требования к расположению параллельных кабельных линий. Во-первых, основное требование, которое касается фундаментов зданий и сооружений. Так вот кабель может прокладываться на расстоянии 0,6 м. Это минимальная величина. Во-вторых, это опоры ЛЭП напряжением 1 кВ и ниже. Расстояние до них не должно быть меньше 2 м, а до заземления 5 м. Как и во всех случаях, уменьшение возможно при согласовании, все будет зависеть от стесненных условий.

Перпендикулярная прокладка

  • При пересечении трасс других кабелей, между линиями должна оставаться грунтовая прокладка минимум полметра. Уменьшение возможно до 0,15 м, если установить между трассами защитные бетонные плиты. Можно прокладку провести в бетонных лотках или трубах.
  • Пересечение с любыми трубопроводами – 0,5 м, с уменьшением – 0,25 м при условии, что кабель будет уложен в трубы, каждый конец которой будет удален от трубопровода на 2 м.
  • Теплотрасса – кабель: расстояние 0,5 м, в стесненный условиях 0,25 м. Теплотрасса на участке пересечения должна быть хорошо изолирована. Длина изоляции 2 м в каждую сторону от кабельной траншеи.
  • Автомобильные или железные дороги. Под ними электролиния укладывается в туннелях, трубах, специальных бетонных блоках на глубине не выше 1 м. Если железная дорога оснащена электрическим проводом, подключаемому к поездам, то прокладываемые трубы и туннели должны хорошо быть изолированы. Если подземная проводка переходит в воздушную, то кабель поднимается на высоту не меньше 3,5 м.
  • При въездах во дворы и гаражи пересекаемая линия должна укладываться в трубы. Глубина закладки зависит от требований хозяина объекта.

Заключение по теме

Вот такие требования сегодня предъявляются кабельным линиям, а точнее сказать, их прокладке. В принципе, ничего сложного, главное соблюсти безопасные расстояния. Как видите, нормы хоть и являются жесткими, но есть послабления, которые зависят от условий местности и возможности проведения данного процесса. В любом случае весь процесс проводится строго по проекту, который создается на анализе и проведении геодезических исследований.

Прокладка и протягивание кабеля - установка кабелей низкого и высокого напряжения в траншею

Опубликовано 14 марта 2018 г.

Торн и Деррик | Дистрибьюторы кабельного и тягового оборудования | НН МВ ВН

Сегодня, в , Часть 2, из серии из 2 частей, охватывающей Оборудование для прокладки и прокладки кабеля , Thorne & Derrick рассматривает требования к оборудованию и подготовку к протяжке кабеля при прокладке кабелей в кабельную траншею. В Часть 1, мы обсудили процедуры и требования к оборудованию для протягивания и прокладки кабеля в каналы .

Оборудование для протягивания кабеля и подготовка

Траншея

В Часть 2 нашей серии статей о Кабельное оборудование для прокладки и протягивания мы рассмотрим оборудование и технологические требования для протягивания и прокладки кабелей в открытой траншее.

Прокладка кабеля в открытой траншее часто используется вместо прокладки кабелей непосредственно в кабельных каналах . Этот метод прокладки кабелей в землю, как правило, используется там, где используемые кабели имеют более высокое напряжение (кабели среднего напряжения) и, следовательно, имеют больший внешний диаметр кабеля.

Подготовка кабельной траншеи

Перед укладкой кабеля необходимо вырыть и подготовить траншею для кабеля.

Это означает, что траншея должна иметь размер, достаточный для прокладки кабелей и каналов.

Для разных кабелей потребуются кабельные желоба разного размера - чем выше напряжение кабеля, тем больше кабель и, следовательно, тем больше потребуется кабельный желоб.

Ширина и глубина траншеи также зависят от того, где вырывается траншея для кабеля.Например, кабель, проложенный под общественной тротуаром, не будет проложен на такой глубине, как кабель под пахотной землей, которую нужно вспахать.

При рытье траншеи ее должно быть достаточно, чтобы установщик мог установить кабели и воздуховоды на глубине, соответствующей используемому кабелю.

Это также должно позволять прокладывать кабели в пределах указанных радиусов изгиба.

Кабель следует прокладывать с соблюдением указанных габаритов и без повреждения оболочки кабеля.

При прокладке кабеля в открытой траншее используется 8 ключевых компонентов в пределах типовой схемы используемого оборудования, за исключением траншеи и кабеля.

  • Тросовая лебедка - Тросовая лебедка расположена в конце кабельной траншеи и спроектирована так, чтобы быть простой и надежной. Лебедка обеспечивает плавное и контролируемое протягивание кабеля через траншею. Лебедка для протягивания троса обеспечивает фактическое протягивание троса. В зависимости от типа протягиваемого троса доступно несколько различных тросовых лебедок.Лебедки различаются в зависимости от телекоммуникационных, силовых и легких кабелей.

  • Трос лебедки - трос лебедки прикрепляется к тросу для его протягивания. Трос обеспечивает дополнительную прочность и позволяет протягивать более тяжелые кабели. Кроме того, использование троса лебедки предотвращает возможное повреждение оболочки кабеля.

  • Поворотное звено - Поворотное звено обеспечивает соединение между тросом и тросом лебедки.Каждое поворотное звено спроектировано и используется так, чтобы позволить проводу вращаться при вытягивании и избежать перекручивания или скручивания. Дополнительный уровень защиты, обеспечиваемый шарнирным соединением, означает, что повреждение оболочки кабеля снижается еще больше.

  • Кабельные носки - Кабельные носки или чулки доступны из нержавеющей стали или кевлара, но традиционно изготавливаются из высокопрочной оцинкованной стальной проволоки. Часто называемые тросовыми носками или захватами, это еще один уровень защиты между тросом и тросовой лебедкой.Присоединенные к концу кабеля, они прикрепляются к шарнирному соединению и избегают прямого контакта с кабелем. Все кабели пилотных и телефонных, НН, 11 кВ, 20 кВ, 33 кВ, 66 кВ и 132 кВ обычно следует протягивать с помощью кабельной муфты правильного размера, которая надежно прикрепляется к кабелю НН-ВН. Более сложные протяжки кабеля могут потребовать использования петли для протяжки кабеля , прикрепленной непосредственно к проводникам кабеля.

  • Ролики для прямого троса - Ролики для прямого троса, как следует из названия, предназначены для использования в прямой части траншеи.Прямые ролики различаются по размеру и весу и выбираются в зависимости от размера траншеи, в которой они будут использоваться. Ролики позволяют протягивать кабель, не касаясь дна траншеи, что может привести к повреждению внешней оболочки кабеля. . Доступен полный ассортимент траншейных роликов - съемники кабеля должны проверять, находятся ли ролики кабеля в исправном состоянии, легко перемещаются по шпинделю и имеют поверхности качения, не имеющие повреждений. Ведущие кабельные ролики обычно размещаются со стороны кабельной траншеи на конце протяжки кабеля с роликами скольжения на поворотах и ​​роликами типа "обруч" вдоль прямых участков кабеля.Подрядчики могут использовать перевернутые опорные пластины, чтобы кабель или тянущий провод не поднимались в препятствия. На входе в кабельный канал следует прикрепить раструб на конце с роликами, расположенными так, чтобы обеспечить центральный доступ в раструб.

  • Угловые ролики - Угловые ролики должны использоваться в траншее, где есть изгиб траншеи. Обычно они включают в себя вертикальный и горизонтальный ролик для протягивания кабеля.Обеспечивая тот же уровень защиты, что и прямые ролики, они оба используются рядом друг с другом.

  • Вытяжной ролик - Вытяжной ролик является первым элементом оборудования, с которым будет соприкасаться кабель. Когда кабель протягивается через открытую траншею, отводной ролик направляет кабель прямо из барабана в траншею. Затем кабель протягивается через траншею, при этом натяжной ролик выступает в качестве начальной направляющей для кабеля.

  • Прицеп с кабельным барабаном - прицеп с кабельным барабаном используется для транспортировки барабана с кабелем. Кроме того, прицеп также используется для стабилизации кабельного барабана, пока кабель протягивается через траншею.

Канальные стержни представляют собой прочное, легкое и экономичное решение для прокладки кабелей в каналы или трубы с тросами или без них.

Защита кабеля

Установка кожухов кабельных желобов и защитной плитки для кабелей

Все кабели и каналы, проложенные в кабельном желобе, должны быть чрезмерно защищены защитной крышкой или лентой в зависимости от кабеля с самым высоким напряжением, который необходимо защитить в кабельном канале - обычно в Великобритании используются следующие защитные ленты и крышки для кабелей низкого, среднего и высокого напряжения.

Маркерная плитка для плитки или крышки Stokbord устанавливаются поверх кабеля в соответствии с соответствующими чертежами траншеи - обычно не требуется устанавливать какие-либо утвержденные выше кабельные каналы, установленные с использованием бестраншейных методов (например, направленного бурения), но они могут быть установлены, если это считается требуется дополнительная защита кабеля среднего и высокого напряжения. Когда используется Tile Tape, ее следует аккуратно обрезать и установить так, чтобы кабель среднего / высокого напряжения был полностью покрыт по всей длине установленного кабельного канала.

  • Сервисный кабель LV 40 м x 200 мм x 2,5 мм Лента для ленты
  • Сетевой кабель низкого напряжения 40 м x 200 мм x 2,5 мм изолента
  • Кабели среднего напряжения 11 кВ 40 м x 200 мм x 2,5 мм Лента
  • Кабели среднего напряжения 22 кВ 40 м x 200 мм x 2,5 мм Лента
  • Кабели СН, 33 кВ 1000 мм x 244 мм x 9 мм Stokbord
  • Кабели среднего напряжения 66 кВ 1000 мм x 244 мм x 9 мм Stokbord
  • Кабели СН 132 кВ 1000 мм x 244 мм x 9 мм Stokbord

Подробнее ➡ Лента для плитки | Стокборд

Защита подземного кабеля

Уплотнения воздуховодов

Если электрические, пилотные и телефонные кабели проложены в кабельные каналы для электрических кабелей, стандарт инженерных сетей обычно рекомендует, чтобы все кабельные каналы, входящие в подстанции и здания, были герметизированы. для предотвращения проникновения воды и газа - это также относится к 33 кВ, 66 кВ. и кабели высоковольтной подстанции 132 кВ, где требуется кабельных вводов .

Thorne & Derrick распространяет обширный ассортимент уплотнителей для воздуховодов и кабельных транзитных систем для защиты коммунальных предприятий и обеспечения защиты подстанций от попадания воды через герметичные кабельные каналы и проходки в зданиях.

Поставщики и дистрибьюторы оборудования для протяжки и прокладки кабеля

Thorne & Derrick International распространяет самый широкий ассортимент оборудования для протягивания и прокладки кабеля , позволяющего прокладывать силовые кабели низкого, среднего и высокого напряжения в подземных траншеях или каналах - продукты также поставляются для выдувания волоконно-оптических кабелей, разработки подводных траншей и морских сооружений. прокладки шлангокабелей и протягивание армированных кабелей на кабельный лоток.

Воздуходувки | Смазка для кабелей | Стержни воздуховодов | Кабельные носки | Разъемы кабельные | Кабельные ролики | Защитные кожухи для кабелей MV HV | Кабельные муфты MV HV | Уплотнение воздуховодов

Дополнительная литература


.

Cable Trench Изображения, фотографии и векторные изображения

В настоящее время вы используете более старую версию браузера, и ваш опыт работы может быть не оптимальным. Пожалуйста, подумайте об обновлении. Учить больше. ImagesImages homeCurated collectionsPhotosVectorsOffset ImagesCategoriesAbstractAnimals / WildlifeThe ArtsBackgrounds / TexturesBeauty / FashionBuildings / LandmarksBusiness / FinanceCelebritiesEditorialEducationFood и DrinkHealthcare / MedicalHolidaysIllustrations / Clip-ArtIndustrialInteriorsMiscellaneousNatureObjectsParks / OutdoorPeopleReligionScienceSigns / SymbolsSports / RecreationTechnologyTransportationVectorsVintageAll categoriesFootageFootage homeCurated collectionsShutterstock SelectShutterstock ElementsCategoriesAnimals / WildlifeBuildings / LandmarksBackgrounds / TexturesBusiness / FinanceEducationFood и DrinkHealth CareHolidaysObjectsIndustrialArtNaturePeopleReligionScienceTechnologySigns / SymbolsSports / RecreationTransportationEditorialAll categoriesMusicMusic ГлавнаяПремиумBeatШаблоныШаблоныДомашняя страницаСоциальные медиаШаблоныFacebook ОбложкаFacebook Mobile CoverInstagram StoryTwitter BannerYouTube Channel ArtШаблоны печатиВизитная карточкаСертификатКупонFlyerПодарочный сертификатРедакцияДом редакцииEnterta inmentNewsRoyaltySportsToolsShutterstock EditorMobile appsPluginsImage resizerFile converterCollage makerColor schemesBlogBlog homeDesignVideoContributorNews
PremiumBeat blogEnterprisePricing

Вход

Зарегистрироваться

Меню

FiltersClear allAll изображений
  • Все изображения
  • Фото
  • Vectors
  • Иллюстрации
  • Editorial
  • Видеоматериал
  • Музыка

  • Поиск по изображению

кабельный желоб

Сортировать по

Самые актуальные

Свежий контент

Тип изображения

Все изображения

Фото

Векторы

Иллюстрации

Ориентация .

роликов траншейного кабеля, ролики траншейного кабеля Поставщики и производители на Alibaba.com

1/3

Кабель Ролик Кабель Ролик Высококачественный Кабель Ролик 23

Направляющая

15,00–20,00 долларов США / шт.

10,0 шт. (Минимальный заказ)

Shijiazhuang Bilo Import & Export Co., Ltd. CN6YRS

Скорость отклика 92,1%

4.9 (10) «Прибыли быстро» «Хорошая сделка» Связаться с поставщиком Ad

снижение трения, защита кабеля, экономия времени и усилий. Материалы подшипниковых роликов могут быть из стали, алюминия или нейлона. По словам клиентов & amp; rsquo; При необходимости мы можем предоставить наиболее подходящие продукты и решения.

.Кабельный желоб

, Стоковые Фотографии и Роялти-Фри Изображения кабельный желоб

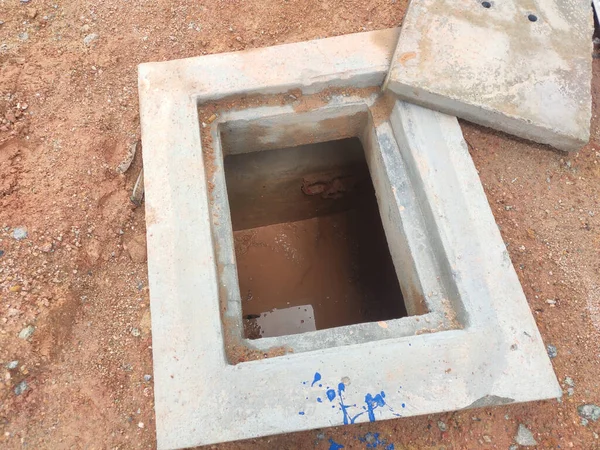

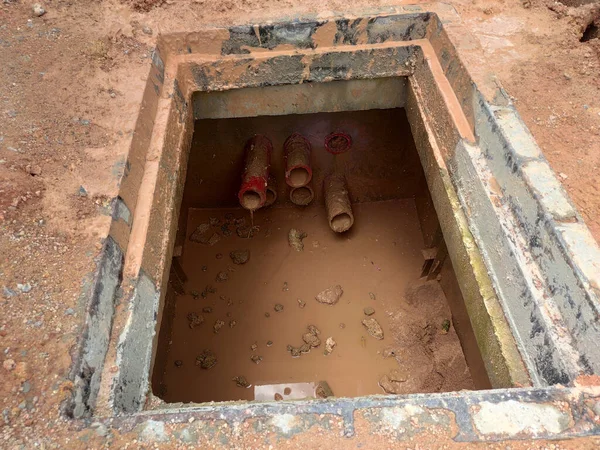

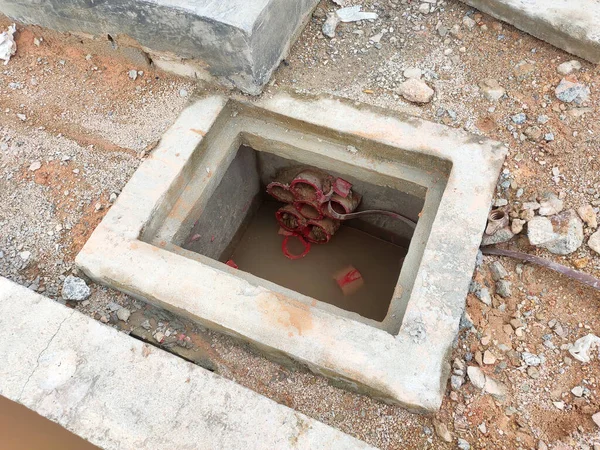

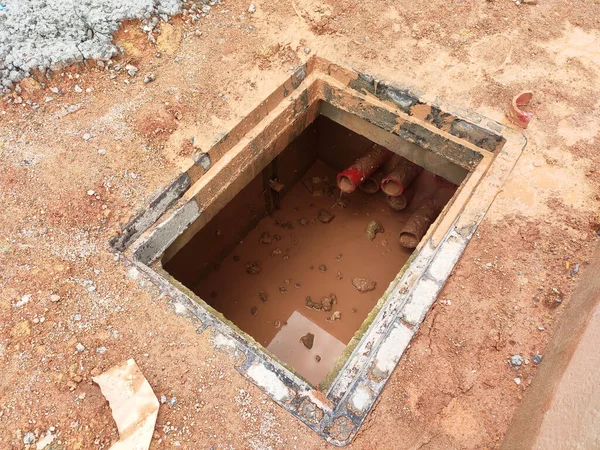

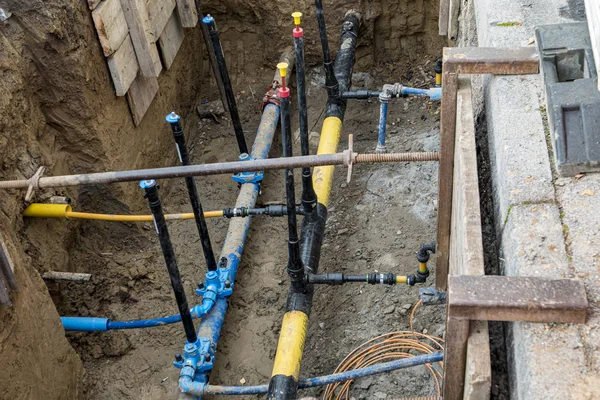

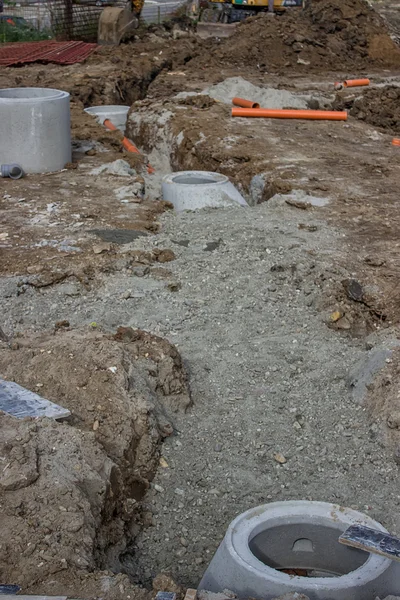

, Стоковые Фотографии и Роялти-Фри Изображения кабельный желоб | Depositphotos® Трубы ПВХ для строительной площадки Электропроводы экскаватора Работы инженерной бригады Прокладка кабелей и труб в траншее Человек на строительной площадке держит столб Линии металлических и оптоволоконных кабелей, строительство оптических сетей связи Линии связи металлические и оптоволоконные кабели, строительство оптических сетей связи Траншея с электрическими проводами Ремонт крюковых труб Мини-экскаватор выкапывает электрические кабели из траншеи 4 Рабочий и стрелой мини-экскаватора роют электрические кабели 3 Траншея в земле и серая пластиковая труба Коробка пропуска с улицы Прокладка линий металлических и оптоволоконных кабелей.Прокладка кабеля подключения к подземной буксирной сети. Трехфазные электрические кабели Рабочий трубопровод сварщика Скребок для работы на всех дорожных работах Линии металлических и оптоволоконных кабелей, строительство подключения к оптической сети связи Стрелка на дорожном знаке возле придорожной площадки Техники устанавливают оптоволокно с Кабельные стяжки. Wire in HDPE and protectivep tube. Building of lines of metallic and fiber optic cables, Stock Image Проволока из полиэтилена высокой плотности и защитная трубка. Прокладка линий металлических и оптоволоконных кабелей, Mini excavator digging up a electrical cables from trench 3 Royalty Free Stock Photos Мини-экскаватор выкапывает электрические кабели из траншеи 3 Wire in HDPE and protectivep tube. Building of lines of metallic and fiber optic cables, Stock Picture Проволока из ПНД и защитная трубка.Прокладка линий металлических и волоконно-оптических кабелей, провода Wire in HDPE and protectivep tube. Building of lines of metallic and fiber optic cables, Stock Photo из полиэтилена высокой плотности и защитной трубки. Прокладка линий металлических и оптоволоконных кабелей, Yellow Bypass Sign Cars Replacement Pipes Streets City Royalty Free Stock Images Жёлтый обходной знак для автомобилей. замена труб на улицах города. Lines of metallic and fiber optic cables, construction of communication optical network connection Stock Image Линии металлических и оптоволоконных кабелей, строительство оптических сетей связи. Wire in HDPE and protectivep tube. Building of lines of metallic and fiber optic cables, Royalty Free Stock Photos Провод в ПНД и защитная трубка. Прокладка линий металлических и оптоволоконных кабелей, Pipeline on the field Stock Picture Трубопровод на промысле. Wire in HDPE and protectivep tube. Building of lines of metallic and fiber optic cables, Stock Photo Проволока из ПНД и защитная трубка. Прокладка линий металлических и оптоволоконных кабелей, Excavation of trench with black cables in protective HDPE tube. Lines of metallic and fiber optic wires. Stock Image Выемка траншеи с черными кабелями в защитной трубке из ПНД.Линии металлических и оптоволоконных проводов. Excavation of trench with black cables in protective HDPE tube. Lines of metallic and fiber optic wires. Royalty Free Stock Photos Выемка траншеи с черными кабелями в защитной трубке из ПНД. Линии металлических и оптоволоконных проводов. Construction worker Stock Picture Строитель Corrugated pipes for laying electric cables in the excavation Stock Photo Гофрированные трубы для прокладки электрических кабелей в котловане Excavation of trench with black cables in protective HDPE tube. Lines of metallic and fiber optic wires. Royalty Free Stock Images Вырыв траншеи с черными кабелями в защитной трубе из ПНД. Линии металлических и оптоволоконных проводов. Simple underground pipe installation using hoe. Stock Image Простая установка подземных труб с помощью мотыги. Welder Royalty Free Stock Photos Сварщик PVC pipes in ditch with piles of dirt around it Stock Picture ПВХ трубы в канаве с кучей грязи вокруг Hole Digger Stock Photo Ямокопатель Corrugated pipes for laying electric cables Royalty Free Stock Images Гофрированные трубы для прокладки электрических кабелей Earthwork worker looking down Royalty Free Stock Photos Земляной рабочий смотрит вниз Dark-skinned girl on the promenade Stock Picture Темнокожая девушка на набережной Pipes and a pipe for waterworks in digging in the road construct Stock Photo Трубы и труба для гидротехнических сооружений при рытье в дорожном сооружении Road yard with big pipes for fiber optic cables during excavatio Royalty Free Stock Images Дорожная площадка с большими трубами для оптоволоконных кабелей во время земляных работ. Wire in HDPE and protectivep tube. Building of lines of metallic and fiber optic cables, Stock Image Проволока из полиэтилена высокой плотности и защитная трубка.Строительство линий металлических и оптоволоконных кабелей, Pipes and gas pipeline inside the excavation in road constructio Royalty Free Stock Photos Трубы и газопровод внутри котлована в дорожном строительстве Construction worker Stock Picture Строитель Corrugated pipes for electrical cables and a cockpit in concrete Stock Photo Гофрированные трубы для электрических кабелей и кабины в бетоне Welder working pipeline Royalty Free Stock Images Сварщик рабочий трубопровод Corrugated pipes and a red pipe in digging in the road construct Stock Image Гофрированные трубы и красная труба в копании в грунте строительство дороги Construction site with Orange Safety Fencing and the pipes to la Stock Picture Строительная площадка с ограждением Orange Safety Fencing и трубы до la Tubes and pipes in electrical construction site Stock Photo Трубы и трубы на строительной площадке электрооборудования Corrugated pipes for laying electric cables in the excavation Royalty Free Stock Images Гофрированные трубы для прокладки электрических кабелей в котловане A worker posing with a pickaxe Stock Image Рабочий позирует с киркой Workers laying PVC pipes at the ditch bottom 2 Royalty Free Stock Photos Рабочие укладывают трубы из ПВХ на дно канавы 2 Pipes and a big gas pipeline inside the excavation in road const Stock Picture Трубы и большой газопровод внутри выемки на дороге const Road Internet Cable Installation Stock Photo Прокладка кабеля для подключения к Интернету на дороге Corrugated pipes for electrical cables and a cockpit in concrete Royalty Free Stock Images Гофрированные трубы для электрических кабелей и кабины в бетоне Road yard with signal lamp on road excavation Stock Image Дорожная площадка с сигнальной лампой на выемке дороги Welder working pipeline Royalty Free Stock Photos Сварщик рабочего трубопровода Digging of a big electricity cable trench for a big new windfarm Stock Photo Рытье большой траншеи для электрического кабеля для новая большая ветряная электростанция Welder working pipeline Royalty Free Stock Images Рабочий трубопровод сварщика Industrial large piping and cable whirring ran inside a science Stock Image Промышленный большой трубопровод и жужжание кабеля внутри научного центра. Close Cable Trench Excavation Underground Cables Installed Covered Protective Concrete Royalty Free Stock Photos Крупный план рытья траншеи для кабеля с проложенными подземными кабелями и покрытыми защитными бетонными плитами для обеспечения электричеством и телекоммуникациями новых жилых районов.Cable Drum Set New Development Underground Power Supply Stock Picture Кабельный барабан в новой разработке для подземного электроснабжения. Industrial large piping and cable whirring ran inside a science Stock Photo Промышленные большие трубопроводы и жужжание кабеля прошли внутри науки Industrial large piping and cable whirring ran inside a science Royalty Free Stock Images Промышленные большие трубы и жужжание кабеля прошли внутри науки Laying a fiber optic and electricity cables in the frozen ground Stock Image Прокладка оптоволоконных и электрических кабелей в мерзлой земле Filling Colored Concrete Excavation Narrow Section Implementation Fiber Optic Distribution Royalty Free Stock Photos Заполнение цветным бетоном котлована с узким участком для реализации волоконно-оптическая распределительная сеть для телекоммуникаций. Building site with construction light in orange Stock Picture Строительная площадка с оранжевым светом Orange Piping Road Construction Site Laying Fiber Optic Infrastructure Bring Royalty Free Stock Images Оранжевый трубопровод на строительной дороге для прокладки оптоволоконной инфраструктуры для обеспечения высокоскоростного Интернета в домах Seremban Malaysia August 2020 Utility Services Manhole Underground Pipes Construction Stock Image СЕРЕМБАН, МАЛАЙЗИЯ - 6 августа 2020 г .: Люк для коммунальных служб и подземные трубы под строительство на стройплощадке.Строительство на месте рабочими на основе инженерного проекта инфраструктуры. Laying Underground Utilities Pvc Corrugated Hose Laying Electric Cables Fiber Royalty Free Stock Photos Прокладка подземных коммуникаций. Гофрированный шланг из ПВХ для прокладки электрических кабелей и волокна, Строительные работы по прокладке коммуникаций Seremban Malaysia August 2020 Utility Services Manhole Underground Pipes Construction Stock Picture СЕРЕМБАН, МАЛАЙЗИЯ - 6 АВГУСТА 2020 ГОДА: Строительный колодец коммунальных служб и подземные трубы на строительной площадке. Строительство на месте рабочими на основе инженерного проекта инфраструктуры. Digging Ditches Drainage Long Trench Dug Laying Cable Stock Photo Рытье котлованов под дренаж. Вырыта длинная траншея для прокладки кабеля. Digging Ditches Drainage Long Trench Dug Laying Cable Royalty Free Stock Images Копка канав для дренажа.Вырыта длинная траншея для прокладки кабеля. Seremban Malaysia August 2020 Utility Services Manhole Underground Pipes Construction Stock Image СЕРЕМБАН, МАЛАЙЗИЯ - 6 августа 2020 года: на строительной площадке строятся колодцы коммунальных служб и подземные трубы. Строительство на месте рабочими на основе инженерного проекта инфраструктуры. Seremban Malaysia August 2020 Utility Services Manhole Underground Pipes Construction Royalty Free Stock Photos СЕРЕМБАН, МАЛАЙЗИЯ - 6 августа 2020 г .: колодец коммунальных служб и подземные трубы строятся на строительной площадке. Строительство на месте рабочими на основе инженерного проекта инфраструктуры. Construction of underground communications at hazardous chemical production. removal of acids, plant waste. creating a runoff to protect groundwater from pollution Stock Picture Строительство подземных коммуникаций на опасном химическом производстве.удаление кислот, растительных отходов. создание стока для защиты грунтовых вод от загрязнения. Construction Electric Fiber Underground Street Cement Blog Construction Process Urban Stock Photo Строительство электрического волокна под землей улицы с цементом блог в процессе строительства городская жизнь города на месте.

кабельная траншея - определение - английский

Примеры предложений с "кабельной траншеей", память переводов

грн. Держатели для кабелей используются для связывания трех кабелей в компактной связке на полках или в кабельных траншеях. включают: свет, солнечные панели, батареи и т. д.) Характеристики электрических услуг, подпадающих под действие RCSR (прокладка траншей, солнечные панели): Giga-fren • прокладка кабельных траншей ограничена прибрежными районами и не должна быть больше ширины, чем требуется для размещения кабеля Eurlex2018q4 Если траншея используется в пределах приливной зоны, земляные работы и последующая засыпка кабельной траншеи должны выполняться таким образом, чтобы сохранить профиль отложений.Giga-fren • прокладка кабельной траншеи ограничивается прибрежной зоной (в пределах 10 метров от отметки паводка (HWM)) и не превышает ширину, необходимую для прокладки кабеля, Giga-frenCable траншеи ограничивается прибрежной зоной и не больше по ширине, чем для размещения кабеля. Решите, следует ли добавить это Условие к ОС. Y (C&A, Gulf, QC) Обычное сканирование Мы производим из вторсырья: например пластиковое покрытие для травы, пластиковые покрытия, бордюры, заборы, столбы для ограждений, доски, транспортировочные поддоны, кабельные траншеи, дренажные желоба, шумозащитные экраны и пластиковые плиты для строительной промышленности и сельского хозяйства.EurLex-2 (т.е.) Прокладка кабелей и рытье траншей. Eurlex2018q4 Исследование воздействий и восстановления, связанных с кабельной траншеей в лагуне Редсанд, на территории Natura 2000 в Дании, для морской ветряной электростанции в Нистеде, показало значительные различия в сообществе мелководных маком. , сразу после работ.Giga-fren Наняли парня с трактором, купили кабель, рыли траншеи, проложили кабель и за полтора дня сделали. patents-wipoMachine организовал распиловку микротраншей и прокладку каналов / Кабели в микро траншеекордах Горизонтально направленное бурение (ГНБ) - это способ прокладки подземных труб и кабелей без рытья траншей.opensubtitles2После того, как я прорежу эти каналы, я могу проложить стальной кабель в каждую траншеюpatents-wipoОбнаружен подводный плуг (101) для закапывания кабеля в траншею на морском дне.patents-wipoМетод для прокладки кабеля в траншееWikiMatrixБолее следующих девяти месяцев 4-й пионерский батальон обслуживал дороги, строил лагеря, прокладывал кабели, рыл траншеи и землянки. Такая информация может включать: археологические данные из раскопок, исследования здания или стоящих руин, исторические данные из письменных источников, ранние карты и т. д., данные об исходной топографии, максимальной протяженности памятника или поселения, областях, в которых археологическая информация или культурные слои были удалены или уничтожены предыдущими раскопками - археологическими или коммерческими, траншеи для труб и кабелей, подвалы и т. д.С помощью рыболовных судов исследователи сбросят пробоотборник на катушке кабелей в дно траншеи, чтобы собрать осадок. jw2019Коммуникационные кабели должны были быть проложены в траншеи, прорезанной струями воды везде, где кабели пересекают судоходные водные пути.WikiMatrixНапример, сантехники используют видеокамеры. для проверки на скрытые утечки или другие проблемы; они также используют гидроструйные насосы и гидравлические насосы высокого давления, подключенные к стальным тросам для замены канализационных труб без траншеи. Giga-fren • взрывчатые вещества не используются для траншеи кабеля, и

Показаны страницы 1.Найдено 144 предложения с фразой cable trench.Найдено за 13 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

Рытье траншей. Подводные и подводные кабельные и трубопроводные траншейные и траншейные машины и оборудование.


Подрядчик по прокладке траншеи под водой
Оборудование / машины для рытья траншеи
Кабель, трубопровод, гибкий
и прокладка канавок для шлангокабеля

Проходка траншей: подводные и подводные кабельные, шлангокабельные, гибкие и трубопроводные траншеи.

Subtrench - динамичный лидер в предоставлении новаторских технологий и услуг для разработки подводных траншей по всему миру. Цель Subtrench - предоставить безопасные, надежные, экологически чистые, экономичные, инновационные, минимальные риски. прокладывание траншей для шлангокабелей, кабелей, гибких трубопроводов и трубопроводов наиболее эффективным способом для поддержки наших клиентов.

Подводка: трубопроводы, кабели, шлангокабели и гибкие кабели
  • Любая почва
  • Любая глубина
  • Где угодно

Дополнительная информация

За дополнительной информацией обращайтесь звоните нам +61 (0) 400 922 188, отправьте нам письмо по адресу marketing @ subtrench.com или используйте нашу форму обратной связи, чтобы отправить онлайн-запрос. Мы постараемся ответить на ваше электронное письмо или заполненную форму запроса в течение 24 часа в сутки.

Подводная лодка, подводная, подводная, трубопровод, кабель, гибкие шланги, шлангокабели, связка, до, после, захоронение, рытье траншей, рытье траншей, земляные работы, переход через берег, переход через пляж, переход через реку, машины, подрядчик, траншея, рытье траншей, рытье траншей

.

Смотрите также
